나젤 정밀, 호닝머신에 HMS Anybus X-게이트웨이 도입

다양한 네트워크 지원으로 비용 절감 실현

기사입력 2013-08-04 00:07:14

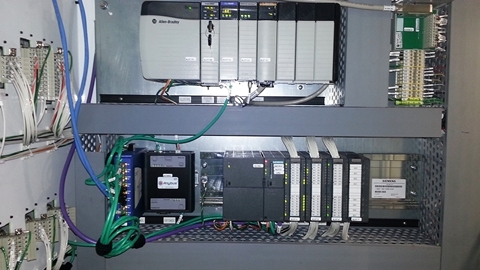

Anybus X-게이트웨이는 나젤의 Allen Bradley PLC와 다른 여타의 산업용 네트워크와 통신할 수 있도록 해준다.

[산업일보]
나젤 정밀(Nagel Precision, 이하 나젤)이 HMS Industrial Networks(이하 HMS)의 Anybus X-게이트웨이를 이용해 다른 산업용 네트워크와 자사의 호닝 머신을 연결하는데 성공했다고 밝혔다.

나젤과 같은 선도적인 산업용 호닝 머신을 만들고 있다면 전 세계의 공장으로부터 장비에 대한 요청을 받게 된다. 이 경우 각 지역별로 사용하고 있는 서로 다른 산업용 네트워크와 호환돼야 한다는 문제에 봉착하게 된다. 커넥티비티를 개발하는 것은 시간이 많이 들고 까다로운 리소스가 요구된다. 나젤은 HMS의 Anybus X-게이트웨이를 통해 보다 손쉬운 솔루션을 찾았다.

나젤은 미국 미시건주 앤아버(Ann Arbor)에 위치한 독일 나젤 마시넨(Nagel Maschinen- u. Werkzeugfabrik GmbH)의 자회사로 호닝 및 정밀 마감, 심공 드릴링 머신을 만들고 있다. 이 머신들은 엔진 블록 및 트랜스미션, 피니언 기어, 밸브 및 매우 매끈한 표면을 요구하는 여타 금속가공물 제조에 사용되며, 현재 GM, 크라이슬러, 기아, 현대, 포드 등을 비롯해 전 세계 기업의 제조현장에 설치, 운영 중이다.

나젤의 장치는 Allen Bradley PLC를 갖춘 EtherNet/IP 기반의 제어 시스템을 바탕으로 하며 회전축 코어로 로크웰 오토메이션의 Kinetix 6000 다축 서보 드라이브를 갖추고 있다. 하지만 호닝 머신이 전 세계의 모든 공장으로 수출되기 때문에 자동차 제조설비에 흔히 사용되는 PROFINET처럼 어떻게 다른 네트워크와 통신할 것인지에 대한 문제에 직면하게 된다.

나젤의 IT 디렉터인 짐 사울(Jim Saule)은 “우리는 먼저 써드파티 카드로 시작했다. 하지만 이는 상당히 많은 컨피규레이션을 요구하는데다 비용도 꽤 비싼 편이어서 어려움이 다소 있었다. 또한 가끔은 올바른 카드를 찾는 것도 쉽지 않았다. 이 때문에 HMS의 Anybus X-게이트웨이에 대해 알아보기 시작했다. 이 제품은 동일한 컨피규레이션으로 여러 다른 네트워크를 지원할 수 있다는 점이 만족스러웠으며 이로 인해 우리의 작업량도 줄일 수 있었다”고 언급했다.

약 2년 전 처음으로 나젤의 시스템에 Anybus X-게이트웨이가 설치됐다. 이 게이트웨이를 선택한 데는 네트워크 커넥티비티 대신 핵심 비즈니스에 주력할 수 있다는 점이 결정적으로 작용했다. 가격도 써드파티 카드 비용의 절반에 불과했다.

짐 사울은 “우리는 모든 종류의 컨트롤러를 알고자 하지 않았다. 우리 호닝 머신을 완벽하게 만드는데 집중하기를 원했으며 Anybus X-게이트웨이는 이를 가능하게 해줬다. 또한 써드파티 네트워크 카드 가격은 각각 1,200~1,500달러인데, 우리는 이러한 게이트웨이에 대한 비용을 절반까지 줄일 수 있었다”고 설명했다.

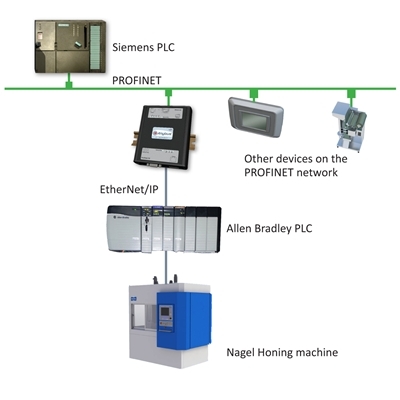

동작 방식에 대한 스케매틱 이미지

EtherNet/IP로 구동하는 호닝 머신이 공장에 설치되면 네트워크와 직접 연결할 수 있고 통신할 수 있다. 하지만 공장이 다른 네트워크를 구동하고 있다면(예를 들어 PROFINET) Anybus X-게이트웨이가 필요하다. 이 게이트웨이는 EtherNet/IP와 공장 시스템 간의 변환기처럼 작동하며, 포지셔닝 데이터와 드라이브 상태, 시동/중단 명령 등과 같은 파라미터들을 변환하게 된다. 통신 스트림은 이 게이트웨이 양측에서 모두 명확하게 이뤄지며 공장 현장에서 호닝 머신을 독립된 노드로 만들어주고 완벽하게 공장 전역의 네트워크와 통신할 수 있다.

짐 사울은 “현재 2년 이상 Anybus X-게이트웨이를 사용하고 있으며 어떠한 결함도 없다”며 “20년 이상 이러한 타입의 시스템을 설계해 왔는데, Anybus X-게이트웨이로 여러 다른 네트워크를 지원할 수 있다는 점에 매우 만족한다”고 피력했다.

또한 “이를 통해 우리는 서로 다른 네트워크를 준수하는데 시간을 소모하기보다 호닝 장치를 구현하는 우리의 핵심 비즈니스에 주력할 수 있게 됐다. Anybus는 다양성이 뛰어난데다 제조비용을 상당히 절감할 수 있는 만큼 다른 머신 빌더들에게도 적극 추천한다”고 덧붙였다.
