고안자 : 홍범식
등록번호 : 20-0313634
등록일자 : 2003년05월06일
출원번호 : 20-2003-0003473
출원일자 : 2003년02월06일
개발한 장치는 간접가열방식에 의해 필름을 가열해 종이에 필름을 라미네이팅함에 있어서 히터에서 발생되는 열을 효율적으로 롤러에 전달함으로써 라미네이팅 작업을 위한 예열시간을 단축하고 전력의 소모를 최소화하며 라미네이팅 과정에서 필름이 손상되는 것을 방지할 수 있는 라미네이터의 히팅장치를 제공한다.
고안이 속하는 기술 및 그 분야의 종래기술
본 개발 장치은 종이의 양면에 합성수지필름을 융착해 일체화 하기 위한 라미네이터에 관한 것이며, 더욱 상세하게는 합성수지필름에 열을 가하기 위한 라미네이터의 히팅장치에 관한 것이다.
라미네이터에 있어서 합성수지필름에 열을 가하는 수단으로는 많은 종류의 것들이 제공돼 있다. 그 중에는 도 3에 도시된 바와 같이 히터(100)에 의해 필름(101)을 직접 가열한 후 필름(101)과 시트상 종이(102, 이하 '종이'라 함)가 1쌍의 롤러(103) 사이를 통과하게 해 필름(101)과 종이(102)를 일체로 융착하는 직접 가열방식이 있다. 또한 도 4에 도시된 바와 같이 필름(101)과 종이(102)가 통과하는 롤러(103)의 상․하에 슈(Shoe,104)를 설치함과 함께 슈(104)를 히터(105)에 의해 가열하도록 하고 슈(104)에 의해 롤러(103)를 가열하며 이 가열된 롤러(103) 사이를 필름(101)과 종이(102)가 통과하게 해 필름(101)과 종이(102)를 일체로 융착하는 간접 가열방식이 제공돼 있다.
미설명부호 106는 배출측의 압착롤러이다. 직접 가열방식의 것은 필름(101)에 직접 열을 가하는 것이므로 라미네이팅 작업을 하기 위한 예열시간이 요구되지 않은 장점이 있으나 필름(101)에 열이 직접 가해져 필름(101)이 손상되는 경우가 자주 발생된다. 따라서 필름(101) 손상을 방지하기 위해 필름(101)의 표면에 보호시트를 덮은 상태에서 라미네이팅 작업을 해야 되는 번거로움 있는 것이다.
상기 간접가열방식의 것은 슈(104)에 의해 롤러(10)를 가열하고 가열된 롤러(103)에 의해 간접으로 필름(101)을 가열해 필름(101)에 의해 종이(102)를 라미네이팅하는 것이므로 필름(101)이 앞에서와 같이 직접 가해지는 열에 의해 손상될 우려는 없으나 라미네이팅 작업에 앞서 롤러(103)를 예열하는데 다소 시간이 걸리는 문제점이 있다. 또 히터(105)에서 발생되는 열이 롤러(103)에 모두 전달되지 못하고 슈(104)에서 상당부분이 롤러(103) 외의 방향으로 발산돼 손실되는 것이어서 전력소모량이 많은 문제점이 있다.
고안이 이루고자 하는 기술적 과제
본 고안은 상기와 같은 종래의 여러 문제점을 고려해 고안된 것으로서, 그 목적으로 하는 것은, 간접가열방식에 의해 필름을 가열해 필름과 종이를 라미네이팅함에 있어서 히터에서 발생되는 열을 효율적으로 롤러에 전달함으로서 라미네이팅 작업을 위한 예열시간을 단축하고 또 전력의 소모를 최소화하며 라미네이팅 과정에서 필름이 손상되는 것을 방지할 수 있는 라미네이터의 히팅장치를 제공하고자 하는 것에 있다.
고안의 효과
개발된 라미네이터의 히팅장치는 필름(5)과 종이(6)가 1쌍의 가열롤러(1)를 통과한 후 1쌍의 압착롤러(2)를 통과하는 과정에서 라미네이팅 되도록 된 것에 있어서, 내부에 가열롤러 수용공간(32)이 형성됨과 함께 이 가열롤러 수용공간(32)과 연통되게 히터홈(33)이 형성된 슈(3)를 구비하고 이 슈(3)의 가열롤러 수용공간(32)에 가열 롤러(1)를 수용시키며 히터홈(33)에 히터(4)를 설치해, 히터에서 발생되는 열이 손실 없이 슈에 의해 모두 가열롤러쪽으로 이동해 가열롤러를 가열하고 가열롤러는 종이와 함께 공급되는 필름을 가열해 종이에 필름을 라미네이팅 하도록 했다.
가열롤러를 감싸고 있는 슈 내의 가열롤러 수용공간과 연통하도록 히터를 설치하고 이 히터에서 발생되는 열이 손실 없이 가열롤러에 전달되도록 한 것이다. 따라서 본 고안은 예열된 가열롤러에 의해 필름을 용융하는 간접 가열방식으로 종이에 필름을 라미네이팅 하는 것이므로 그 과정에서 열에 의해 필름이 손상될 우려가 없음을 물론, 가열롤러의 예열을 빠른 시간 내에 할 수 있는 것이므로 라미네이팅 작업시 가열롤러가 예열되기까지 많은 시간을 기다려야 되는 불편을 해소할 수 있다.

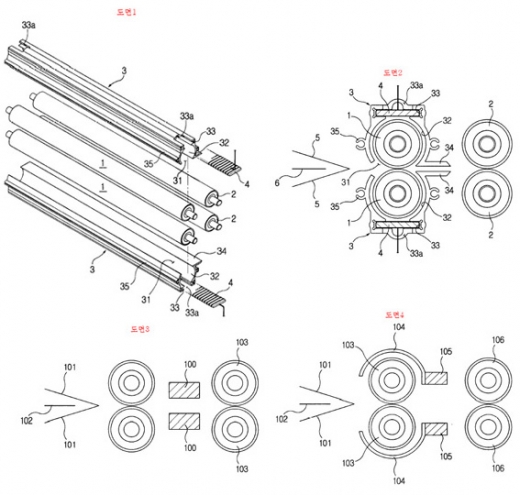

<도면의 간단한 설명>
도 1. 히팅장치의 사시도
도 2. 히팅장치의 사용상태단면도
도 3, 4. 종래 히팅장치의 단면도
〈도면 중 주요 부분에 대한 부호 설명〉
1. 가열롤러, 2. 압착롤러, 3. 슈, 4. 히터, 5. 필름, 6. 종이, 31. 개방부
32. 가열롤러 수용공간, 33.히터홈
