리니어테크놀로지, 16채널 LED 드라이버 출시

기사입력 2007-10-10 09:13:01

[산업일보]

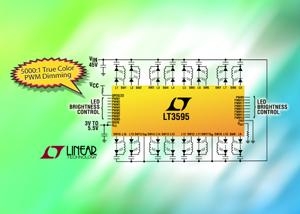

리니어 테크놀로지 코리아(대표 홍사곽, www.linear.com)는 16채널 정전류 LED 드라이버를 동작할 수 있도록 고안된 45V 2MHz DC/DC 벅 모드(buck mode) 컨버터(제품명: LT3595)를 개발했다고 밝혔다.

LT3595의 각 채널은 직렬 형태의 50mA의 LED를 최대 10개까지 구동할 수 있어 LT3595는 최대 160개의 50mA의 LED를 구동할 수 있으며, 92%의 높은 효율을 제공한다.

멀티채널 기능을 갖는 이 제품은 대형 TFT LCD 백라이팅 애플리케이션에 적합하다. 16개의 채널 각각 독립적으로 동작하고, 5000:1의 높은 비율로 디밍(dimming)될 수 있다.

또한 2MHz 고정 주파수, 전류 모드 아키텍처는 넓은 입출력 전압 범위에서 안정적인 동작을 제공하고, 동시에 외부 부품의 크기를 최소화 한다. 전력 스위치, 쇼트키(Schottky) 다이오드 및 보상 부품은 모두 내장돼 있어 공간효율을 높였다.

이 제품은 최대 30W의 LED를 구동할 수 있으며, 열 성능이 강화된 56핀 5mm x 9mm QFN 패키지로 제공된다.

LT3595는 100mA 45V 내부 스위치를 사용한다. 외부 저항이 모든 16개 채널을 위한 LED 전류를 설정하고, 그 다음 개별 PWM 핀을 이용해 각 채널에 대한 디밍이 제어된다.

16개 드라이버 사이에서 상대 전류 매칭은 8%이며, 이로써 균일한 LED 휘도를 달성할 수 있다. LT3595는 또한 셧다운 시 LED가 차단될 수 있도록 하며, 개방 LED 및 열 보호 기능을 제공한다.

이들 제품 가격은 1천개를 기준으로 개당 6.95달러에서 시작하며, 각 디바이스는 현재 즉시 구입이 가능하다.
