리니어, 듀얼 13A μ Module 레귤레이터 출시

[산업일보]

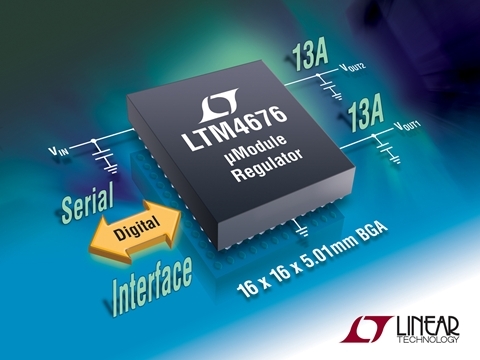

리니어 테크놀로지 코리아(대표 홍사곽)는 시리얼 디지털 인터페이스를 갖춘 듀얼 13A 또는 단일 26A Module®(micromodule) 스텝다운 DC/DC 레귤레이터(제품명 : LTM4676)를 출시한다고 밝혔다.

이 인터페이스를 통해 시스템 설계자 및 원격 작업자들은 시스템의 전력 조건과 소모를 명령하고 감독할 수 있다. 전원공급장치 파라미터를 디지털로 변경할 수 있는 기능은 물리적 하드웨어, 회로 및 시스템의 BoM 변경을 요구하는 요소들을 감소시킴으로써 시장출시 시점 및 다운 시간을 감소시킨다. LTM4676은 프로토 타입, 개발 및 필드 동작 기간 동안 시스템 특성화, 최적화, 데이터 마이닝(Data Mmining)을 단순화시킨다.

타깃 애플리케이션은 광전송 시스템, 데이터컴 및 텔레콤 스위치, 라우터, 산업용 테스트 장비, 로보틱스, RAID를 비롯해 전기 유틸리티, 냉방, 유지 등의 비용이 중요한 기업 시스템 등이 포함된다.

PoL에 대한 전력을 공급하는 것 이외에도 LTM4676은 PMBus에서 전력 및 전력 관리 파라미터의 구성변경 기능 및 텔레메트리 모니터링의 특징이 있다. PMBus는 개방형 표준의 I²C 기반 디지털 시리얼 인터페이스 프로토콜이다. LTM4676의 2와이어 시리얼 인터페이스를 통해 출력은 마진될 수 있고, 조절되거나 증가할 수 있으며, 지연 시간이 씨퀀싱되는 프로그램 가능한 슬루레이트(Slew Rate)로 하강될 수 있다. 입력 및 출력 전류, 전압, 출력 전력, 온도, 업타임, 피크 값도 판독될 수 있다. 이 디바이스는 고속, 듀얼 아날로그 컨트롤 루프, 정밀 혼합신호, EEPROM, 파워 MOSFET, 인덕터로 구성돼 있으며 16x16x5.01mm BGA(Ball Grid Array) 패키지로 실장된 부품을 지원한다.

LTM4676의 성능을 평가하기 위해 LTpowerPlay™ GUI, USB-to-PMBus 컨버터 및 데모 키트를 이용할 수 있다.

전체 온도범위에서 +/-1% 최대 DC 출력 오류, +/-2.5% 전류 되읽기(Read Back) 정확도, 고집적 16비트 델타 시그마, EEPROM을 갖춘 LTM4676은 최고 수준의 아날로그 스위칭 레귤레이터 성능과 정밀 혼합 신호 데이터 수집 기능을 통합했다. 또한 4.5V~26.5V 입력 전원에서 동작하며 0.5V에서 최고 5.4V 범위까지 2개 출력으로 VIN을 스텝다운시킨다. 2개 채널은 전류를 공유해 최고 26A(예를 들어 하나의 부품으로서 13A+13)까지 공급 가능하다.

LTM4676 디바이스 4개는 최고 100A 출력으로 전류를 공유할 수 있도록 다중위상으로 구성될 수 있다. 기동시 출력 전압, 스위칭 주파수, 채널 위상 각 조절은 핀 스트래핑 저항으로 설정될 수 있다. 내부 동작 온도범위는 -40ºC~125ºC다.
