반도체 난제, 국산 측정장비로 해결한다

[산업일보]
지금까지 반도체 공정에서는 투과전자현미경(TEM), 분광타원계측기(SE), 엑스선반사측정기(XRR) 등으로 산화막 두께를 측정했다. 문제는 이렇게 측정한 산화막의 두께가 실제 두께와 큰 차이를 보였다는 것이다. 장비 사용이 어렵고 품질 확보에도 불확실성이 생겨 산화막 측정은 반도체 소자 제작에서 커다란 근심거리로 남아있었다.

한국표준과학연구원(KRISS, 원장 박상열)이 국내 중소기업 기술로 개발한 첨단 측정장비를 통해 반도체 측정 난제를 푸는 데 성공했다.

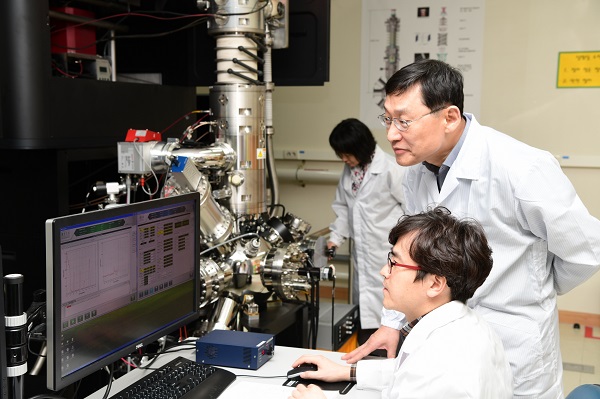

KRISS 나노구조측정센터 김경중 책임연구원팀은 국산 장비인 중에너지이온산란분광기(MEIS)를 이용, 나노미터(nm)급 산화막의 절대 두께를 측정할 수 있는 상호보정법을 완성했다.

따라서 산화막의 두께를 유지하고 정확히 측정하는 것은 반도체의 수율을 결정짓는 핵심 요인으로 꼽힌다. 실제로 산화막 문제로 12인치 웨이퍼 한 장만 결함이 발생해도 약 수천만 원대의 피해를 초래할 수 있다. 현재 현장에서는 1 nm 내외의 산화막 두께를 4 % 이하 불확도로 정확하게 측정해야만 반도체 품질 유지가 가능하다고 판단하고 있다.



KRISS 김경중 책임연구원팀은 측정기술인 상호보정법을 2008년 처음 제시, 10년 이상의 연구 끝에 완벽한 산화막 절대두께 측정기술을 완성했다. 상호보정법은 2가지 방법을 사용해 측정결과의 정확도를 높이는 기술이다.

이번 성과는 이미 검증된 측정결과와의 비교를 통해 그 우수성이 입증됐다. 국제도량형위원회(CIPM) 물질량자문위원회(CCQM)가 주관하는 세계 측정표준기관들의 공동연구에서 결정된 하프늄산화막(HfO2)의 두께와 연구팀이 측정한 두께를 비교한 결과, 1% 수준의 차이에서 정확하게 일치하는 것을 확인한 것이다.

KRISS 김경중 책임연구원은 “일본의 수출규제 등으로 인한 경제 위기 상황에서 반도체 소재 개발을 위해 국가측정표준기관이 나선 좋은 사례”라며 “중소기업과의 협력으로 탄생한 이번 기술은 반도체 산업 현장에 활용돼 차세대 반도체 소자의 생산 수율을 크게 향상시킬 것”이라고 강조했다.
