<특허정보> 덕트 연결용 클램프, 구조가 간단하고 내구성이 뛰어나

[산업일보]
고안자 : 정태현
등록번호 : 20-0266356
등록일자 : 2002년02월18일
출원번호 20-2001-0034781
출원일자 2001년11월13일

덕트 연결용 클램프에 관한 것으로서, 덕트 이음새를 감아 죄는 지지부의 양단을 소정길이 절곡해 체결구를 결합할 수 있도록 형성하되 절곡부에는 체결구가 안착되도록 고정홈을 형성한다. 체결구의 안착 조임 후 회전 유동되지 않도록 함으로써 덕트의 충격에도 체결구의 풀림 현상을 방지해 덕트를 안정되게 연결할 수 있는 구조가 간단하면서도 내구성이 뛰어난 덕트 연결용 클램프를 제공하고자 하는 것에 있다.
일측이 절단된 원형의 띠 형상으로 돼 그 외주면 둘레에 외부로 돌출되도록 보강띠(11)를 형성한 지지부재(10)와, 지지부재(10)의 양단 절단면을 외측으로 소정길이 절곡시켜 그 절곡부(12)에 각각 관통공(14)을 형성한 고정홈(13)과, 고정홈(13)에 안착되며 상기 관통공(14)을 통해 나사 결합되는 체결구(15)를 포함된다. 또한 체결구(15)를 고정홈(13)에 안착하고 나사결합시키는 동작에 의해 지지부재(10)가 덕트(D)의 이음새 부분을 단단하게 조일 수 있도록 한 것을 특징으로 한다.
덕트의 이상시에도 체결구의 자연 풀리지 않아 덕트를 안정되게 연결할 수 있으므로 덕트 이음새 부위로 새는 이동공기의 유출을 막아 잘 순환시킬 수 있는 효과가 있다.

고안이 속하는 기술 및 그 분야의 종래기술

공기조화 장치에 있어서 덕트는 공기나 기타 유체가 흐르는 통로 및 구조물로서, 주로 건물 등의 실내와 외부를 연통시켜 공기를 순환 정화시키는 역할을 하며 환풍기나 냉난방장치의 공기 이동통로로도 많이 사용되고 있다.
덕트는 단면이 직사각형이나 타원형인 것이 있으나 특히 원형으로 된 원통형의 관으로 된 것이 많이 사용되고 있다. 덕트 속을 흐르는 공기의 온도가 그 주위의 온도와 차이가 있기 때문에 일어나는 열의 이동을 막고자 할 때는 덕트의 둘레에 단열재 등을 감기도 한다. 재질로서는 보통 아연 철판재가 많이 쓰이지만 때로는 염화비닐 또는 유리섬유도 사용되고 있는 실정이다.
덕트를 이용해 공기 순환 통로를 형성하기 위해서는 다수의 덕트를 조합 연결하는데, 특히 두 개의 덕트의 양단을 억지 끼움으로 결합시켜야 하고 이때 양단 간의 이음새 틈으로 공기, 열, 가스 등이 유출되지 않도록 연결되는 이음새 외주면을 클램프 등의 결합수단에 의해 조여 안정되게 결합시켜야 한다.
도 4는 종래 덕트 연결용 클램프의 사시도로서 일측이 절단된 원형의 띠 형상으로 된 지지부재(20)의 절단면 양단에는 대칭되도록 관통홀(22)을 가진 브라켓(21)을 상기 절단면의 단부와 수직으로 용접 결착하며 상기 관통홀(22)을 통해 볼트와 너트로 된 체결구(23)를 결합한다.
이러한 클램프를 이용해 덕트(D)를 상호 연결시킬 경우, 먼저 두 개의 덕트(D)의 단부를 억지끼워 일정부분 삽입시킨 후 이음새 부분의 외측 외주에 클램프를 위치시키고 체결구(23)를 나사조여 단단히 고정 결합하게 된다.
클램프는 지지부재(20)의 단부에 브라켓(21)을 용접해 제조하기 때문에 제조 공정이 까다롭고 번거롭다. 덕트(D) 연결시에 체결구(23)를 결합하는 과정에 있어서도 브라켓(21)의 관통홀(22)이 엇갈려 잘 맞지 않는 문제가 있었다. 특히 체결볼트와 너트를 체결 결합한 후에도 덕트(D)에 충격이 가는 등 이상이 발생할 경우에는 체결나사의 자연적인 풀림현상으로 인해 클램프가 헐거워져 덕트의 이음새 부위가 안정되게 지지되지 않아 이음새 틈으로 순환 이동공기가 유출되는 문제가 발생했다.

고안이 이루고자 하는 기술적 과제

종래의 문제점을 해결하기 위해 고안된 장치는 덕트 이음새를 감아죄는 지지부의 양단을 소정길이 절곡해 체결구를 결합할 수 있도록 형성하되 절곡부에는 체결구가 안착되도록 고정홈을 형성해, 체결구의 안착 조임 후 회전 유동되지 않도록 함으로써 덕트의 충격시에도 체결구의 풀림 현상을 방지해 덕트를 안정되게 연결할 수 있는 구조가 간단하면서도 내구성이 뛰어난 덕트 연결용 클램프를 제공하고자 하는 것에 있다.

고안의 효과

본 고안의 덕트 연결용 클램프는 구조가 간단해 제조 공정이 간단하며 내구성이 뛰어나다. 덕트의 충격 등 이상시에도 체결구의 풀림 현상을 방지할 수 있어 덕트를 안정되게 연결할 수 있으므로 덕트 이음새 부위로 새는 이동공기의 유출을 막아 잘 순환시킬 수 있는 효과적이다.

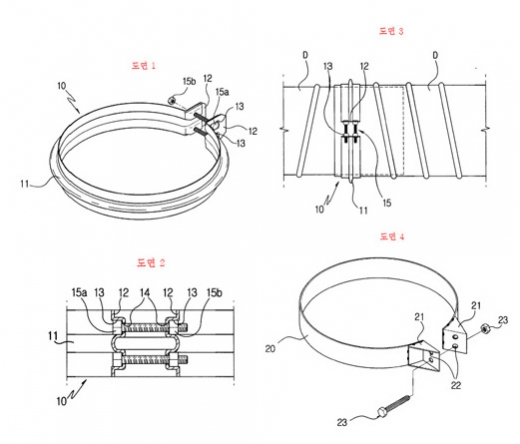

<도면의 간단한 설명>
도 1. 덕트 연결용 클램프의 사시도
도 2. 덕트 연결용 클램프의 요부단면도
도 3. 덕트 연결용 클램프의 사용상태도
도 4. 기존 덕트 연결용 클램프의 사용상태를 나타내는 사시도

〈도면중 주요 부분에 대한 부호 설명〉
10. 지지부재, 11. 보강띠, 12. 절곡부, 13. 고정홈, 14. 관통공, 15. 체결구

자료제공: 렉스 국제특허법률사무소 TEL : 553-4366~7
정리: 미디어다아라 김원정 기자/news@daara.co.kr
