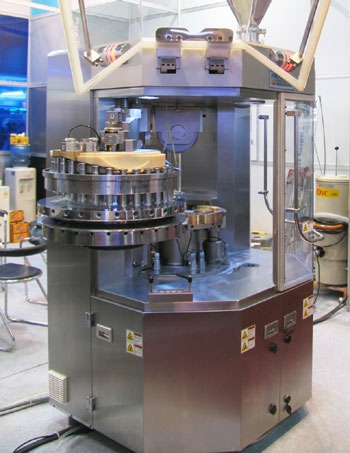

터릿 교체형 정제 프레스 ‘PR 2000 시리즈’

[산업일보]
한국국제포장기자재전2006에 참가한 (주)팜텍코리아(이하 팜텍)는 정제 프레스 PR2000시리즈를 소개했다.

PR2000시리즈 안으로 들어 온 그리뉼 형태의 원료는 충진 로터리(rotary) 터릿(turret) 회전 후 상하 롤(roll)을 지나게 되고 펀치(punch)가 가하는 압력에 의해 정제된 제품으로 배출된다.

기기 내부에 장착된 4개의 롤은 상하 움직임을 자유롭게 하는 설계로 정제 두께와 경도를 자동으로 조절한다. 이러한 조절장치를 만듦에 있어 기존에는 인덕션모터(induction motors)가 일반적이었으나 팜텍은 국내 최초로 서보모터(servo motors)를 적용해 장비의 성능을 높였다고 김거명 과장은 밝혔다. 이어 “서보모터의 활용을 통해 장비의 크기를 줄였고, 1/1000에 달하는 정밀한 위치제어와 1/100 디스플레이가 가능해졌다.”고 덧붙였다.


또한 자체 개발한 PC 장치인 오토메틱 웨이트 컨트롤러(automatic wait controller)를 이용해 정제의 정확도를 높였다.

현재 PR2000시리즈 중 2개 부분은 특허출원중이다.

이 중 첫째는 정제기 내부에서 외부로, 또 안으로 터릿의 위치를 이동할 수 있게 한 스위블 암(swivel arm)이다. 기존에 일반적으로 쓰였던 고정방식의 기기는 한번 결정된 크기의 정제만 할 수 있었으나 이 제품은 터릿 교체가 가능 해 상황별로 필요한 사양으로 갈아 사용할 수 있다. “특히 30~40분 안에 터릿 교체공정을 끝낼 수 있게 한 것이 스위블 암의 강점이다.”라고 김 과장은 말했다.
스위블 암을 이용한 터릿 교체형 정제기는 필요한 용도로 변이가 가능한 장점과 함께 기기 내부의 윗부분이 비어 있어 고정형에 비해 떨림이 많다는 문제점을 안고 있었다.

이를 해결하기 위해 PR2000시리즈는 고속도의 공정 시 위에서 아래로 터릿을 눌러주는 로드 셀(load cell)을 장착했다. 컴퓨터가 측정해 준 일정량의 압력 값을 가해 고정형과 같은 안정적인 공정을 가능케 한 로드 셀도 현재 특허출원중인 제품 중 하나다.

PR2000시리즈는 지난 9월 출시 이후, 팜텍이 이탈리아와 국내 제약 업체에 판매 물고를 트게 한 효자 제품이다. 비슷한 사양의 유럽산 동종기계들에 비해 3~5배가량 저렴해 가격 경쟁력을 갖는다고 김 과장은 밝혔다.
