기술력이 입증된 안전한 Delayed Coker Unheading System

[산업일보]
Delayed Coking Units을 가지고 있는 정유공장에서 Coke-Drum의 Unheading하는 과정이 위험하다는 것은 이미 잘 알려져 있다. 작업자가 뜨거운 코크의 낙하, 뜨거운 증기와 뜨거운 물 , 그리고 고압에 노출될 수 있기에, 언제든지 안전에 각별한 주의가 필요하였다.
그래서 정유공장 관계자들은 Coke-Drum Unheading작업에 관여하는 자사의 작업자의 안전을 보장하기 위해 모든 방안을 강구해 왔다. 최근까지 Unheading기술은 Coke-Drum Un heading에 대해 완벽한 안전환경을 추구하여 왔으나, 아직까지 마음에 드는 완벽한 기술은 없었다. 안전 뿐만 아니라 불기피하게 해야하는 빈번한 작업으로 인한 정비비용의 증가 및 정비시간에 따른 생산성의 저하를 피할 수가 없었다.



또한 OSHA(Occupational Safety and Health Administration:《미》직업 안전 위생 관리국)와 EPA(Environmental Protection Agency:《미》환경 보호국)는, 다수의 Delayed Coker Unit(DCU) 사고의 직접적 결과를 분석한 결과, ‘DCU 운전의 위험’이라는 공동보고서를 내놓았다.
이 보고서는 Coke-Drum의 Unheading작업에 대해 다음과 같이 언급하고 있다.‘DCU 안전성과 신뢰성에 대한 최상의 작업정보를 공유하려는 정유업계의 노력에도 불구하고, 최근 DCU 작동에서 다수의 심각한 사고가 발생했다.’



‘위험통제(Controlling the Hazards)’라는 주제와‘Coke Drum Head 개폐’라는 부제 아래, 보고서는 다음과 같이 추가로 기술하고 있다. ‘Drum heed 제거시, Geysers (자동온수기)와 hot tar balls 제거, 충분히 배출이 안된 뜨거운 물 등 관련된 위험을 더 잘 통제하기 위해서 보호 측판 (덮개, shroud)과 Coke Drum의 위아래 Head개폐 운전의 자동화 장치 등을 설치하여 설비의 Upgrade를 고려하고, 이로써 작업자를 위험의 무방비상태에서 보호해야 한다,’
Curtiss-Wright Flow Control Corp.의 계열사인 Delta Valve사는 자동 Unheading System을 Enclosed System으로 성공적으로 개발하여, 작업자와 설비가 그간의 Unheading 파장의 위험에 노출되는 것을 완벽하게 차단하였다.

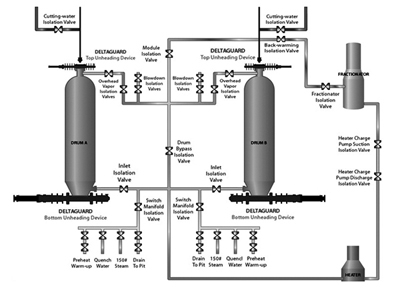

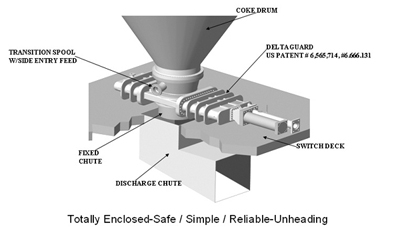

전체적인 Enclosed System의 일부인 혁신적인 DeltaGuard 장치는 Coke-Drum의 바닥에 직접 연결되고, Drum 구조물 주위에 단단히 고정된 Spring-Can에 의해 지지된다. 또한 Dis charge Chute는 DeltaGuard 밑면에 직접 연결되어 Coke-Drum의 상단부터 Coke Pit 이르기까지 완벽하게 Enclosed System을 만들어낸다.



이 과정은 본질적으로 안전하고 작업자나 설비 주변부가 Coke, 뜨거운 물, 뜨거운 증기에 노출되는 순간이 없다. 이 기술을 이용하면 Coke-Drum의 Unhead와 Rehead에 필요한 작업은 단지 멀리 떨어진 곳에서 버튼 하나만 누르면 된다.
2001년 9월에 첫 설치 이후, 무수한 Coke-Drum의 Unheading과 Reheading 과정에서 DeltaGuard는 한번의 사고도 없었다. 더욱이 DeltaGuard 장비에 대한 어떤 수리 요청도 없었으며 가장 기본적인 유지활동 외에는 어떤 작업도 필요치 않았다. 이 기록은 업계에서 전례가 없는 일이며, 이것은 새로운 표준이 되었다.
현재까지 전세계적으로 100대정도의 Delta Guard Coke-Drum Unheading System이 설치되고 판매되었다. 이들의 성과는 여전히 완벽하고 결점이 없다고 기록되고 있으며, 계속해서 Delayed Coker설비를 갖춘 정유업체 경영진이나, 작업자, 유지보수 관리자, 안전관련직원들의 기대를 충족시키고 있다. DeltaGuard는 안전성, 신뢰성, 지속성 면에서 업계의 모든 이전 system 보다 월등하다.
이 설비는 사용자들에게 작업자의 안전뿐만 아니라, Unheading 설비의 쉬운 운전 가스켓 교환이나 워터 프러싱 작업 등이 전혀 필요없어 정비코스의 절감정비 시간이 없어진 관계로 생산량을 늘일 수 있게 되었다.

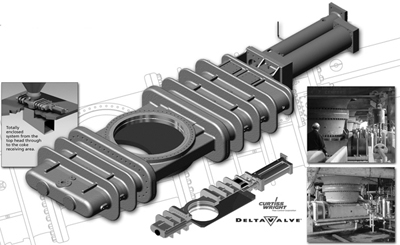

DeltaGuard Coke-Drum Unheading device는 이제까지 나온 기술중 가장 혁신적인 Coke Unheading 기술이다. 이것은 안전하고 믿을만하며, 작동이 용이하고, 덜 비싼 등급의 원료를 더 빠른 순환주기에 처리하게 해준다. DeltaValve의 DeltaGuard Coke-Drum Unheading 장치는 안전의 새 기준으로 자리를 매김하고 있다.
문의: (031)431-7132

박 시 명 / 한국커티스라이트
