OTS 테크놀로지(이하 OTS)에서는 2006 국제전자회로산업전에 RTR(Roll to Roll)방식의 노광기인 REXPO 1350R을 선보였다.


노광기란 반도체나 회로기판 제작 공정 중 회로의 집적화와 미세화를 주도하는 핵심장비로 마스크(MASK) 상에 설계된 패턴을 웨이퍼에 구현하는 기기를 말한다. 노광기는 광원의 세기나 광원의 위치에 따라 PCB(Printed Circuit Board), FPCB(Flexible Printed Circuit Board), PDP 등에 적용이 가능하고, 반도체나 나아가 리소그래피(Lithography)까지 그 활용범위가 넓다.

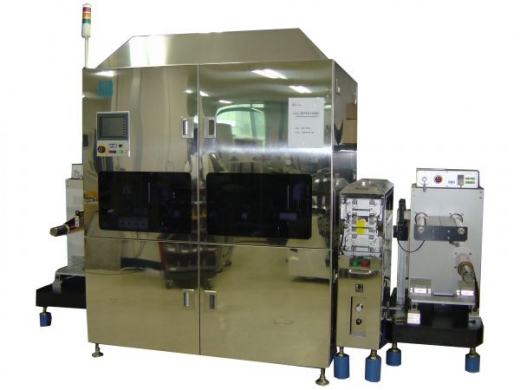

OTS의 노광기 REXPO(렉스포) 1350R은 핸드폰, LCD모듈 등 주로 접히거나 꺾이는 부분에 이용되는 FPCB를 제작하는데 쓰인다. 렉스포 1350R은 원자재 자체가 롤(Roll)타입의 연성동박적층판(FCCL)을 사용하며, 광원의 세기를 제작업체에서 직접 조절이 가능하도록 가변량을 주고 있다.


OTS의 이종수 차장은 “렉스포 1350R은 기존의 시트(낱장) 타입이 아닌 롤타입으로 제작돼 관리자 1인으로 노광작업이 가능하도록 만들어졌고, 일련의 작동이 모두 제어패널 하나로 조종이 가능하다. 따라서 이 기종의 경우 기존의 장비보다 빠른 작업속도와 인건비 등 유지비를 절감해 주는 효과가 있다.”고 말했다.

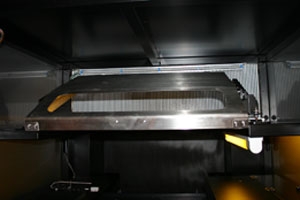

특히 이 기종은 장비 내의 청정도를 유지하는데 중점을 둬 양압구조로 기기 내의 미세먼지를 밖으로 배출하도록 설계됐다. 또한 기기 설치 장소를 청정구역(Clean Room) 내로 한정하고 있는 상태에서 다시 한번 헤파필터(HEPA Filter)를 통해 미세먼지를 제거한 공기를 주입하도록 해 제품 불량률을 낮추고 있다.

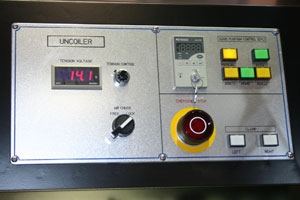

또한 자재주입부와 회수부의 롤러가 기존의 기어방식이 아닌 전기적인 힘, 즉 저항값을 통해 움직이도록 했으며, 각 롤러가 별도의 장력을 유지할 수 있도록 독립적으로 운전이 가능하다. 주입부와 회수부가 레일을 통해 움직일 수 있도록 해 기기 본체와 각 부분의 거리를 조절할 수 있도록 했다. 회수부의 롤러는 완성된 제품이 균일하게 감길 수 있도록 제어가 가능하다.

OTS는 해외 기업과 제휴를 통해 그동안 30% 대에 머물렀던 해외 판매 비중을 50% 대까지 끌어올릴 것으로 기대했다.
