리니어테크, 듀얼 출력 스텝다운 DC/DC 컨트롤러 출시

기사입력 2007-09-12 09:56:11

[산업일보]

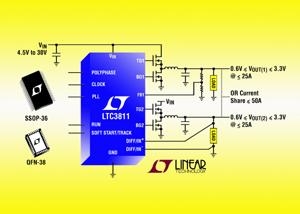

리니어 테크놀로지 코리아(www.linear.com)가 듀얼 출력 싱크로너스 스텝다운 DC/DC컨트롤러(제품명: LTC3811)를 개발했다고 12일 밝혔다.

이 제품은 멀티페이스(multiphase) 동작, 차동 출력 전압 감지 및 통합 PLL(phase-lock loop) 동기화 기능이 특징이다.

또한 최대 12개의 페이스가 병렬 연결 형태로 페이스 밖에서 클럭(clocked)돼 고전류 애플리케이션(최대 200A)에서의 입출력 필터링 요건을 최소화 한다.

이 차동 앰프는 트루 원격 출력 전압 감지 기능을 제공하기 때문에 바이어스, 트레이스런(trace run) 및 인터커넥트를 통해 IR 손실이 발생하는 곳에서 고정밀 레귤레이션을 수행 할 수 있다.

동작 주파수는 250kHz ~ 750kHz로부터 프로그래밍이 가능하고, 150kHz ~ 900kHz로부터의 통합 PLL을 갖고 있는 외부 클럭으로 동기화 할 수 있다.

리니어테크놀러지측은 LTC3811이 피크 전류 모드 제어 기능을 이용해 65ns의 최소 온타임(on-time)을 제공하고 트랜지언트 이벤트에 대부분 즉각적으로 반응할 뿐만 아니라 LTC3811 전류 제한 감지 스레스홀드는 24mV ~ 85mV에서 프로그래밍 될 수 있어 출력 인덕터 전압 드롭의 DCR 감지 또는 디스크리트 감지 저항 사용이 가능하다고 밝히고 두 경우 모두 전류 제한은 사용자가 프로그래밍 할 수 있으며, 이로써 최대 출력 전류에서 최적의 효율과 우수한 제어 기능을 기대할 수 있다고 전했다.

LTC3811은 36핀 SSOP 또는 38핀 5mm x 7mm QFN 패키지로 제공된다. 제품 가격은 1천개 단위로 개당 3.75달러에서 시작한다.
