리니어테크, 중전력 출력 DC/DC 컨트롤러 개발

[산업일보]

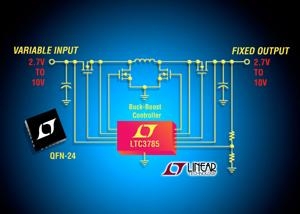

리니어 테크놀로지 코리아(대표 홍사곽, www.linear.com)는 96%의 효율을 달성할 수 있는 벅 부스트 스위칭 레귤레이터(제품명: LTC3785)를 개발했다고 4일 밝혔다.

이 제품은 출력 전압의 높낮이에 관계없이 동작하며, 태블릿 PC, 핸드헬드 기기, 무선 모뎀, 휴대용 미디어 플레이어 및 다양한 싱글 또는 듀얼셀 리튬이온 또는 멀티셀 알카라인/NiMH 구동식 디바이스에 전력을 공급하는데 사용될 수 있다.

중전력(medium power) 벅 부스트 회로는 일반적으로 트랜스포머(SEPIC) 또는 2개의 캐스케이드(cascaded) DC/DC 컨버터(셋업(부스트)용 1개 및 스텝다운(벅) 변환용 1개)에 의존한다.

LTC3785는 2.7V~10V의 입력 전압 범위에서 1개의 단일 인덕터만을 필요로 하며, 동일한 출력 범위 및 최대 50W의 출력 전류를 제공한다. 4스위치 싱크로너스 정류로 동작하는 LTC3785는 벅 및 부스트 동작 모드 간에 연속적인 전환을 제공한다.

LTC3785 고유의 토폴로지 및 제어 아키텍처는 순방향 및 역방향 전류 제한을 위해 MOSFET RDS을 이용하여 효율이 매우 높은 것이 특징이다. 또한 정확도 향상을 위해 감지 저항을 이용할 수 있다. 이 밖에도 LTC3785는 경부하 대기 전류(quiescent current)를 100uA 미만으로 감소시키는 버스트 모드(Burst Mode?) 기능을 적용했으며, 이는 배터리 구동식 시스템에 있어서 매우 중요한 기능이다.

모든 동작에서 과전압, 과전류 및 단락에 대한 고장 보호 기능도 제공된다. 동작 주파수는 단일 저항으로 100kHz~1MHz 범위에서 프로그래밍 될 수 있으며, LTC3785는 또한 셧다운 동안 출력 차단 기능을 제공한다.

LTC3785는 4mm x 4mm QFN-24 패키지로 제공된다. 이 제품은 1천개 기준으로 개당 3.56달러 정도다.
