실리콘랩스(Silicon Labs, 지사장 김인규)가 C8051F85x/6x 마이크로컨트롤러(MCU)를 사용하는 센서리스 BLDC 애플리케이션에서 곧바로 사용할 수 있는 하드웨어 및 소프트웨어를 제공하는 BLDC 모터 제어 레퍼런스 디자인을 발표했다.
실리콘랩스의 새로운 레퍼런스 디자인은 원격 제어 헬리콥터, 모터 구동식 장난감 자동차, 전자식 속도 컨트롤러, PC 및 전기팬을 비롯해 커터기, 면도기, 잔디 깎기, 스테이플러 등의 전동공구와 믹서, 분쇄기, 칫솔 및 진공청소기 등 소형 가전을 포함하는 광범위한 모터 제어 애플리케이션에서 임베디드 개발속도를 향상시킬 수 있는 포괄적인 시스템급 솔루션을 제공한다.
임베디드 시스템 설계는 점점 더 복잡해지고 개발 일정이 더욱 빠듯해 지고 있다. 이에 따라, 개발 기간의 단축은 모터 제어 애플리케이션용 MCU를 선택할 때 핵심 고려사항이다. C8051F85x/6x MCU 기반 모터 제어 레퍼런스 디자인은 비용에 민감한 BLDC애플리케이션에서 신속한 평가와 개발을 위해 비용 효율적인 하드웨어와 양산 품질 펌웨어를 제공함으로써 개발자의 업무를 더욱 쉽게 해 준다. 또한, 모터 제어 GUI(graphical user interface)는 BLDC 모터 동작을 제어하고 이해할 때, 개발자에게 더욱 우수한 유연성과 사용 편의성을 제공하며, 양산 수준 모터 제어 소스 코드의 활용은 설계과정을 더욱 단축할 수 있도록 도와준다.

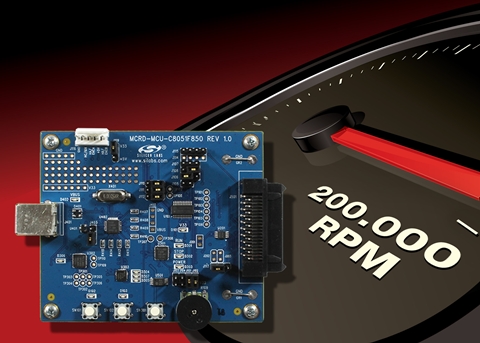

센서리스 BLDC 모터 제어 레퍼런스 디자인은 모터 실장 보드에 실장된 BLDC 아웃러너(Outrunner) 모터를 제어하기 위해 C8051F850 MCU를 사용한다. 파워트레인 보드는 게이트 드라이버, 파워 MOSFET, 전류 센싱 레지스터뿐만 아니라 모터 위상 전압을 감쇄하는 저항 디바이더를 포함해 C8051F85x/6x MCU로 측정할 수 있다. MCU 보드는 C8051F85x/6x MCU뿐 만 아니라 시작/정지 및 모터 방향 변경하고 MCU를 리셋하는 버튼들도 포함하고 있다. MCU의 PWM 출력은 파워트레인 보드에서 게이트 드라이브를 구동시킨다. MCU 보드는 전류 감지 전압을 증폭시키는 연산 증폭기(Op-amp)도 포함하며, MCU가 측정할 수 있게 한다.
C8051F85x/6x 제품군은 업계 최고 수준의 아날로그 성능, 소형 풋프린트 및 모터 제어 설계에 최적화된 다른 기능들을 제공하기 때문에 BLDC 애플리케이션을 위해 매우 적합하다. 비용 효율적이고 고성능의 8051기반 MCU는 레퍼런스 디자인 킷의 6폴 모터를 최고 50,000rpm의 속도로 회전시킨다. 또한 크리스털 오실레이터, 전압 레퍼런스, 레벨 시프터, 온도 센서 및 기타 디스크리트 소자와 같은 외부 부품에 대한 필요성을 없애줘 개발자들이 전체 시스템 비용을 감소시킬 수 있게 한다.
실리콘랩스의 센서리스 BLDC 레퍼런스 디자인은 개발자들에게 생산적이고 포괄적인 ‘아웃 오브 박스’ 경험을 제공할 수 있도록 고안돼 회전하는 모터 제품과 관련 모든 것을 5분 안에 제공한다.
실리콘랩스의 디와카 비샤카다타(Diwakar Vishakhadatta) 부사장 겸 8비트 MCU 제품 부문 총괄 매니저는 “신속한 애플리케이션 개발, 시스템 비용 절감 및 신속한 시장 출시는 비용에 민감한 모터 제어 설계를 하는 임베디드 개발자들에게 가장 중요한 점”이라면서 “우리는 개발자들의 업무를 더욱 쉽고 더욱 높은 생산성을 창출할 수 있도록 센서리스 BLDC 모터 제어 레퍼런스 디자인을 개발했으며, 보급형 C8051F85x/6x MCU에 기반한 BLDC 시스템을 설계할 때 상당한 혜택을 누릴 수 있다”라고 말했다.
