슝크(SCHUNK), 로트 크기용 퀵 체인지 척 'ROTA THW3' 공개

일정한 클램핑 포스와 최대 20배 더 긴 유지보수 간격

기사입력 2021-07-16 13:21:56

[산업일보]
선삭 부품을 보다 효율적으로 제조하려면 유지 보수 횟수가 적고 오류가 적은 정밀한 클램핑 장치가 필요하다. 이것은 신속하고 간편하게 변환할 수 있으며 필요 시 자동 로딩용으로 사용할 수 있다.

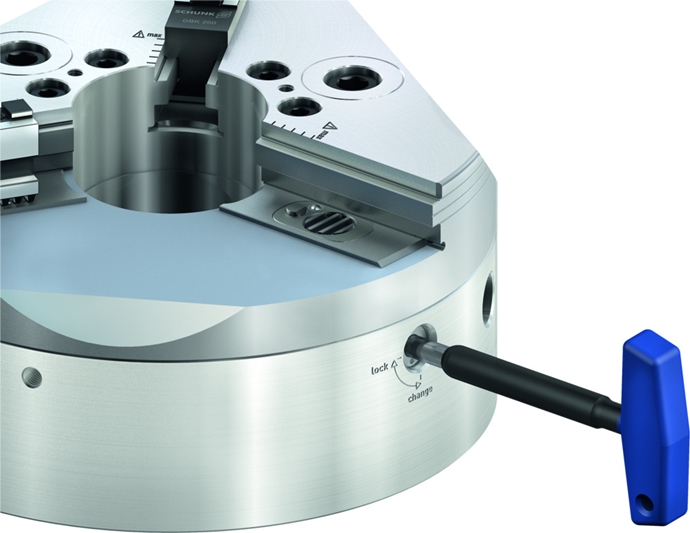

퀵 체인지 죠 및 척 기계 장치의 특허를 받은 씰링을 갖춘 SCHUNK ROTA THW3은 이 용도에 맞춰 설계됐다. 영구적으로 우수한 공정 안정성, 안정된 클램핑 포스 및 긴 유지보수 간격으로 인해 사용자는 이익을 얻을 수 있다.

광범위한 적용분야를 위한 다재다능한 장치

퀵 체인지 죠 시스템이 장착된 ROTA THW3는 CNC 선반, 픽업 선반 및 터닝/밀링 센터의 새로운 부품 범위를 위해 신속하게 변환할 수 있으며 최대 0.02 mm 미만 탁월한 죠 반복 정확도를 제공한다. 이는 공차가 까다로운 애플리케이션에서도 기존 죠 세트를 반복적으로 사용할 수 있음을 의미한다. 직선 톱니 모양의 베이스 죠의 죠 스트로크는 크기에 따라 6.7 mm ~ 10.5mm에 이릅니다.

링 피스톤은 포스를 직접 전달하므로 높은 효율성을 제공한다. 즉, 최소 크기 200의 클램핑 포스는 64kN이다. 강화 처리된 매우 단단한 척의 본체는 고강도 머시닝에서도 정확하고 신뢰할 수 있는 가공 결과를 얻을 수 있으며, 최적화된 외형 윤곽선으로 인해 이 척은 밀링 작업에 완벽하게 적합하도록 설계됐다.

52mm(크기 200)~165mm(크기 630)의 큰 관통 구멍, 전면에서 교환 가능한 중앙 슬리브 및 I.D. 및 O.D. 클램핑 가능성을 통해 다양한 용도로 사용할 수 있으며 파워 선반 척은 조정 가능한 공작물 스토퍼로 보완이 가능하다.
