[기술기고] 사출성형 금형 언더컷 처리 기구에 대하여

[산업일보]

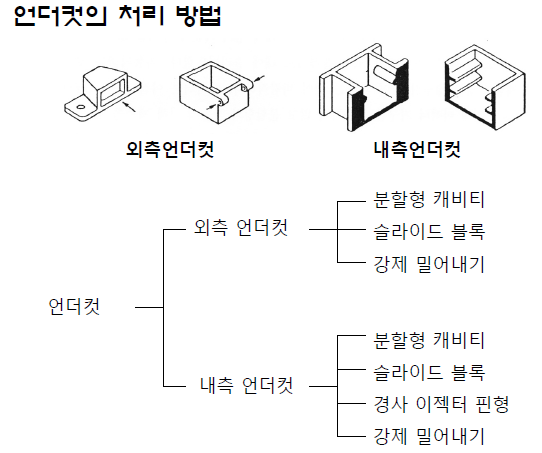

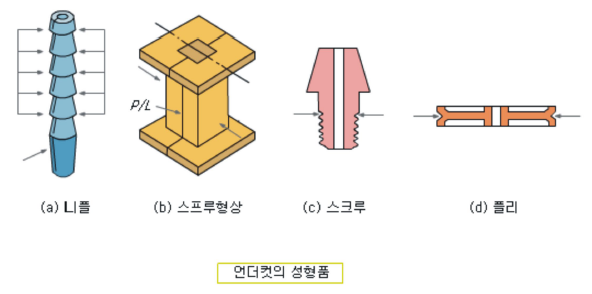

▶언더컷
금형 열림 방향으로 밀어내기 작동만으로 성형품을 빼낼 수 없는 턱이나 오목한 부분



강제적 언더컷처리

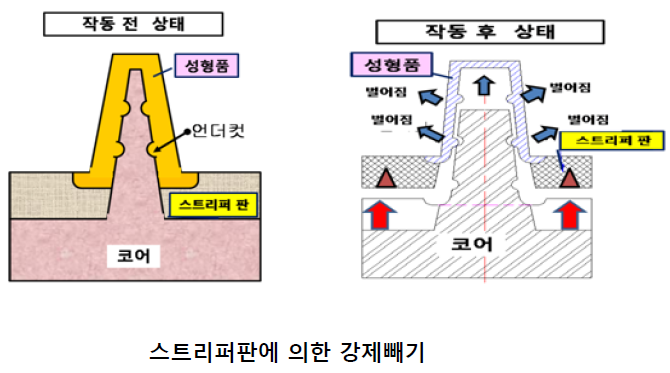

■ 스트리퍼판을 이용한 경우
PE, PP등과 같이 탄성높은 수지의 탄성을 이용하여 이형

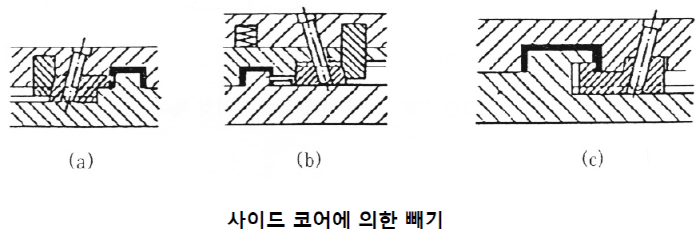

■ 슬라이드 코어에 의한 언더컷의 처리
금형의 측면을 구성하는 부분을 후진 또는 전진시킴으로 언더컷을 빼내는 방법

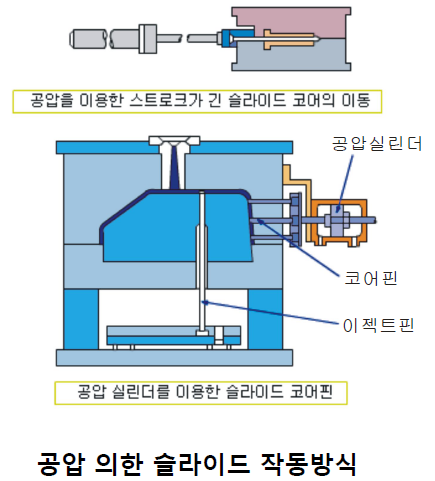

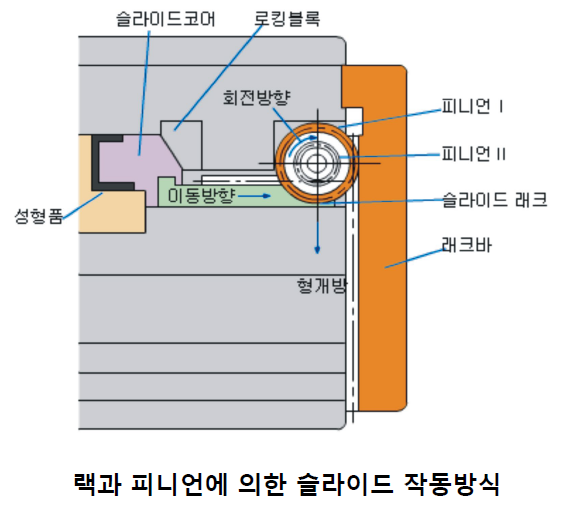

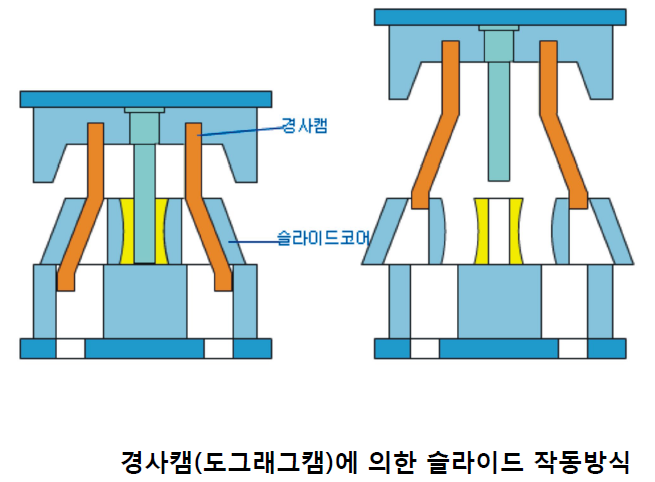

종류 : 앵귤러핀/ 도르래그캠/ 판캠/ 랙기어/ 공유압

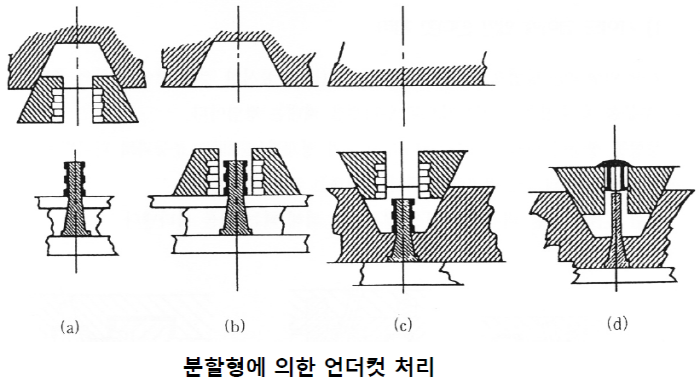

■ 분활형에 의한 언더컷의 처리
언더컷 처리를 고려하여 캐비티 형판을 분할한 금형에 사용한다. 주로 외부 언더컷의 경우가 해당한다.

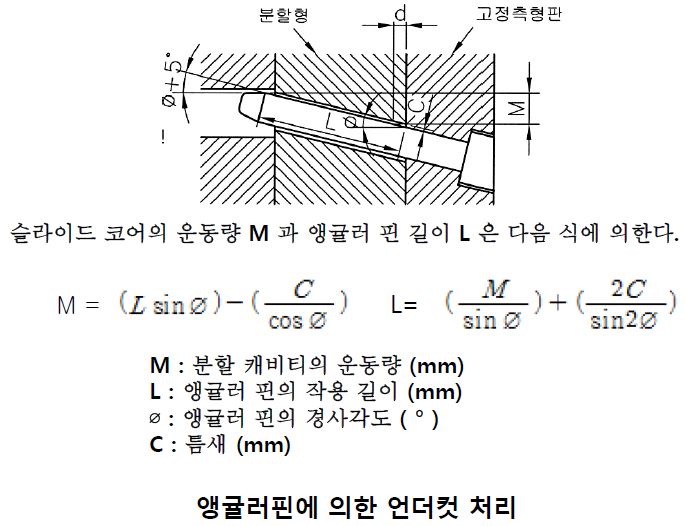

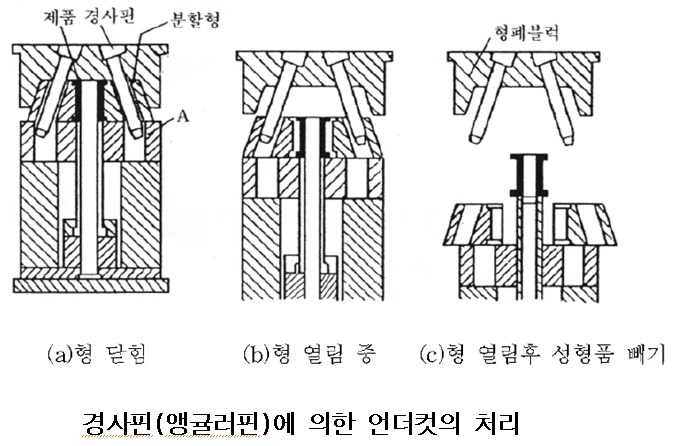

■ 경사핀(앵귤러핀)에 의한 언더컷의 처리
아래 그림에서 나타낸 바와같이 금형의 개폐 운동에 따라서 경사핀을 이용하여 사이드 코어, 사이드 캐비티를 전진, 후진시키는 방법을 말한다.

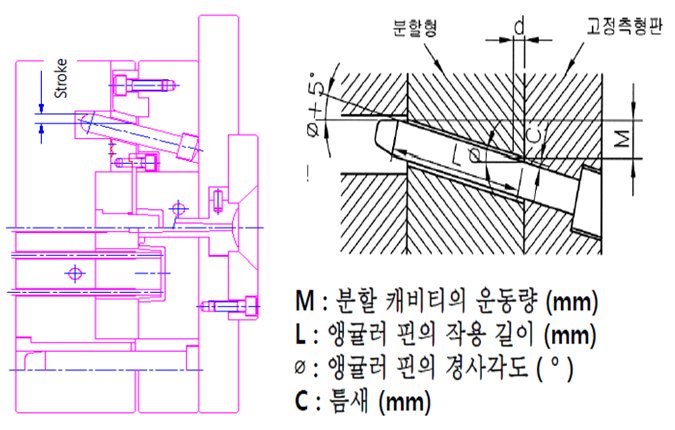

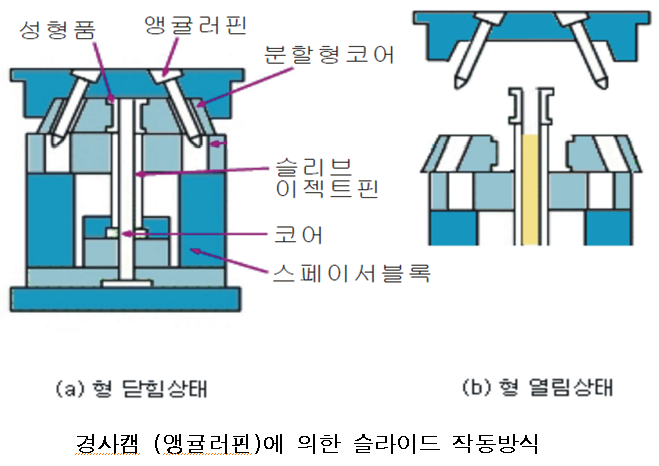

■ 경사핀(앵귤러핀)에 의한 언더컷의 처리



틈새C는 앵귤러 핀에의에 성형압력의 경감에 형개시 분할형의 지연 역할을 하며, 앵귤러핀의 경사각도는 일반적으로 분할형의 작동 거리에 따라 결정되고 일반적으로 10~25도 까지 사용한다. 또 앵귤러 핀 선단의 모따기 각도는 보통 앵귤러핀의 경사각도의±5도 이며, 로킹 블록의 각도는 앵귤러핀의 경사각도보다 2~3도 크게한다.

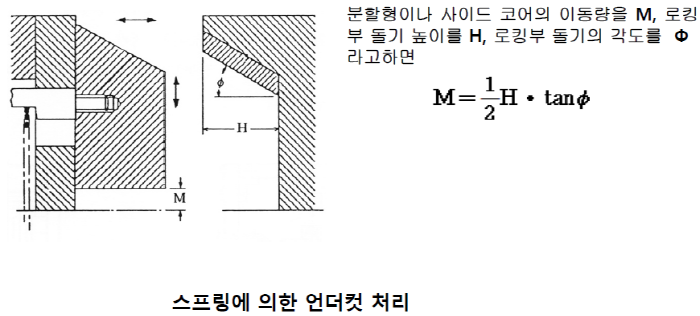

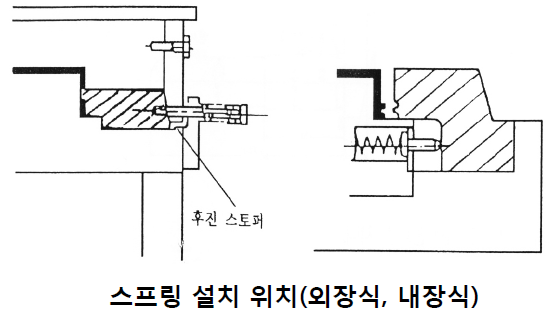

■ 스프링에 의한 언더컷의 처리
스프링에 의한 사이드 코어나 분할형의 작동은 일반적으로 소형 금형에서 주로 사용한다. 이 때 스프링 힘에 의해 확실하게 사이드 코어나 분할형이 복귀되어야 한다.

스프링은 내장식과 외장식이 있다. 어느 쪽이든 사이드 코어의 후진에만 스프링의 힘이 사용되고 전진은 로킹부에 의해 이루어지므로 금형이 닫힘 상태에서는 로킹부에 사이드 코어 배면 경사부가 걸려 있어야 한다. 따라서 사이드 코어 후진을 한정하고 스토퍼가 설치해야 한다.

■ 나사 언더컷의 처리
2개의 랙에 의한 구조로 고정형판에 고정되는 랙에 맞물리는 피니언과 그 위치에 맞물리는 가로방향의 랙이 있다. 이 랙에 의해 회전되는 회전코어추의 피니언으로 이뤄지고 직선배열에 사용된다.

랙과 베벨기어에 의한 구조로 고정형판에 고정되는 랙에 맞물리는 피니언과 동축인 베벨기어와 2짝을 이루는 베벨기어와 동축은 큰 기어가 있다. 이 큰 기어에 의해 회전되는 회전코어의 피니언으로 이루어지고 원형배열에 사용된다.

■ 나사 언더컷의 처리

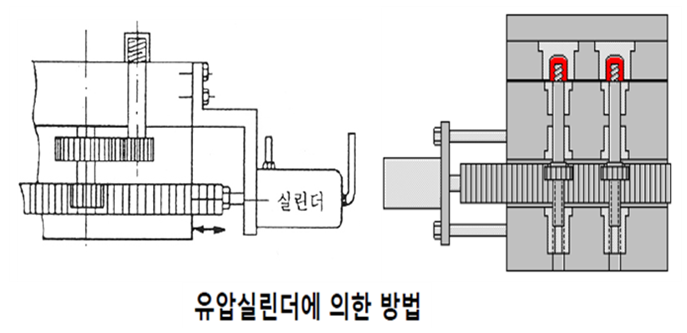

유압실린더에 의해 구동되는 랙과 피니언 방식으로 구동되는 랙에 의해 회전 코어가 회전한다.

[기고=우진플라임 기술교육원 한선근 교수]/[정리=김우겸 기자]
