[코리아팩 2006-줌인](주)선진SM, 고속 라벨링 시스템

[산업일보]

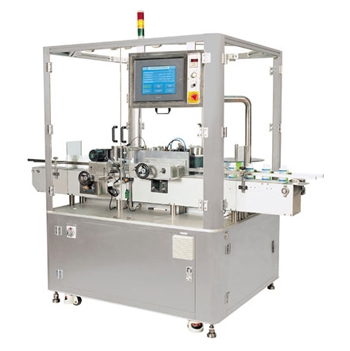

고속 라벨링 시스템(High Speed Around Labeling System) ‘SP-3300W’는 컨베이어 벨트를 따라 전달되는 원형 용기의 측면에 자동으로 라벨을 부착하는 자동 라벨링 시스템(Auto Labeling System)으로, (주)선진SM의 주력제품으로 손꼽힌다.

SP-3300W는 서보 모터를 활용한 스페이서 휠(Spacer wheel)을 사용해 제품 공급의 안정성을 높였으며, 생산수량을 극대화시켰다는 점이 특징이다.

(주)선진SM의 현경집 대리는 “이러한 휠링 방식의 자동 라벨링 시스템은 국내 제품 중에서는 유일한 것”이라고 설명하면서, “고속 서보 모터를 활용한 덕분에 기존 제품에 비해 2배 이상의 속도를 자랑한다”고 밝혔다. 이 제품은 회사 자체 측정 기준으로 최대 분당 400EA의 속도를 낼 수 있다. 또한, 서보 모터 드라이브(Motor Drive)는 인버터에 의해 속도를 제어할 수 있어 사용자 목적에 맞게 최적화된 속도로 조정할 수 있다고 설명했다.

SP-3300W는 작업의 효율성뿐만 아니라, 안정성 측면에서도 합격점을 받을 만 하다. 옵션 사양으로 구성돼 있는 비전 카메라(Vision camera) 및 스캐너 시스템 등 고기능을 적용하면 인쇄 불량 및 라벨이 잘못 부착된 제품을 검출할 수 있어 불량률을 최소화할 수 있다. 검출된 불량 제품은 자동으로 걸러지게 된다(Eject). 이처럼 에러가 발생하면 터치 패널을 통해 에러 메시지를 확인한 후 포인트별로 확인할 수 있어 정확한 에러 진단이 가능한 것도 장점이다.
모델 변경도 파트별 교환이 아니라 간단히 조절할 수 있는 라인(Line), 컨베이어타입(Conveyor type)으로 라인 작업이 가능하게 설계돼 있다.

현경집 대리는 이 제품이 “휠링 방식에 의해 직경 18mm부터 최대 직경 90mm까지 다양한 크기의 원형 용기 제품을 생산할 수 있다”며 “폭넓은 적용범위를 가진 만큼 이번 코리아팩 2006 전시회에서도 많은 인기를 얻을 것”으로 전망했다.


■ SP-3300W 제품사양 ■

· 기계 치수 : 프레임 1300×1100×1740, 컨베이어 2480×184×900
· 적용범위 : 직경 10~50mm 이내의 바이엘 용기, 앰플병, 유리병, 원형용기 등
· 라벨 사이즈 : L8~150mm, H8~100mm
· 생산수량 : MAX 400EA/min
· 구동방식 :
컨베이어 - T/T chain & induc-tion motor
제품공급 - Wheel turn table, change parts, timing belt, warm gear & induction motor
사이드 롤러 - 실리콘 고무 롤러 & induction motor
라벨링 드라이버 - AC SERVO MOTOR
· 전기적 사양 : 단상 220V, 삼상 380V or 440V
· 옵션 사양 : 제품 투입/배출 테이블 장치, 바코드 프린팅 장치, 바코드 스캐너 시스템, 인쇄 불량 검출 & 라벨 부착 검출 비전 시스템 및 불량 제품 이젝트 유닛(Eject unit)



미디어다아라 김현도 기자(graphy@daara.co.kr)
