리니어 테크놀로지 코리아가 저전력 정밀 16/14/12비트 언버퍼드(unbuffered) 전압 출력 DAC(제품명: LTC2642)를 개발했다고 7일 밝혔다.

유니폴라 LTC2641 및 바이폴라 LTC2642는 공급 전류 소모량이 120uA 밖에 되지 않으며, 1us만에 풀스케일 스텝을 위해 0.5LSB 내에서 세틀링한다. 이들 전압 출력 DAC는 0.5nV·s 글리치 임펄스가 특징이며, 이는 파형 생성과 같이 AC 애플리케이션에 있어서 핵심적인 부분이다. 로우 글리치는 DAC에서의 코드 변경 간에 과도 전압을 감소시킨다. 빠른 세틀링과 로우 글리치를 통해 고조파 왜곡(harmonic distortion)이 감소되어 주파수가 높고 잡음이 적은 출력 파형 생성이 가능하다.

LTC2641-16 및 LTC2642-16은 또한 16비트 모노토닉 분해능, ±2LSB(최대) INL, ±2LSB(최대) 유니폴라 오프셋 에러, ±5LSB(최대) 이득 에러를 포함해 정밀한 DC 스펙을 제공한다. 또한 이들 DAC는 -40°C ~ +85°C의 산업 온도 범위에서 드리프트가 0.1ppm/°C 정도로 매우 낮다. 저 오프셋 및 드리프트 스펙이 특징인 LTC2641/LT2642는 정밀 DC 포지셔닝 시스템, 이득 및 오프셋 조절 애플리케이션, 자동 테스트 장비 및 데이터 수집 시스템에 사용될 수 있다.

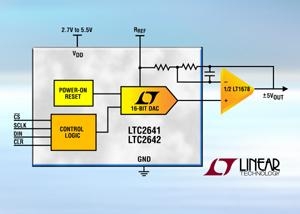

바이폴라 동작을 위해 LTC2642는 LT1678과 같은 정밀 외부 앰프와 함께 사용될 수 있는 매치 스케일링 저항(matched scaling resistor)을 포함하며, ±5V의 출력 스윙을 제공한다. 2.7V ~ 5.5V 공급 전압 범위에서 동작하는 이들 DAC 각각은 파워온 리셋 회로가 특징으로, 파워업 시 LTC2642를 미드스케일로, LTC2641을 제로스케일로 리셋한다. 최대 50MHz의 클럭 속도에서 3와이어 SPI/QSPI/마이크로와이어 호환 직렬 인터페이스를 통해 통신하는 이들 DAC는 절연이 요구되는 애플리케이션을 위해 광커플러와 직접적인 인터페이스가 가능한 것이 특징이다.

LTC2641 및 LTC2642는 모두 핀 호환이 가능한 16비트, 14비트 및 12비트 버전으로 제공된다. LTC2641은 초소형 3mm x 3mm DFN-8 및 MSOP-8 패키지로 제공되며, LTC2642는 3mm x 3mm DFN-10 및 MSOP-10 패키지로 제공된다. LTC2642 및 LTC2641 DAC 모두 소프트웨어 호환형이며, 성능/비용 최적화를 위해 서로 다른 분해능에서 바이폴라 또는 유니폴라 출력 간 전환이 용이하다. 가격은 1천개를 기준으로 LTC2642-12 및 LTC2641-12 모두 개당 2.95달러 정도이다.
