텔레다인르크로이, 오실로스코프에 세 가지 기능 추가

[산업일보]
텔레다인르크로이가 26일 WaveSurfer 3000오실로스코프의 디버그 기능을 풍부하게 할 여러 가지 기능을 추가적으로 선보였다.

프로토콜 분석기에 추가된 CAN과 LIN 트리거, 디코드 기능은 CAN과/또는 LIN 시리얼 데이터 통신 표준을 사용하는 오토모티브 시스템들을 분석하고 디버그하는데 필요한 모든 툴을 제공한다.

임의파형 발생 기능이 WaveSource 함수발생기에 추가돼, ‘.csv’ 파일을 읽어 들여 아날로그 파형을 재현할 수 있다. 디지털 전압계 (DVM) 기능은 오실로스코프 채널에 이미 연결돼 있는 프로브를 통해 작동하는 4자리 숫자 디지털 전압계와 5자리 주파수 카운터를 활성화 시킨다.

CAN, LIN트리거와 디코드를 갖춘 새로운 프로토콜 분석 기능은 이러한 표준으로 작업하는 엔지니어들과 기술자들이 물리 계층 신호와 프로토콜 계층 데이터와의 상관관계를 하나의 디스플레이에서 관측함으로써 개발 중인 시스템을 이해하고 분석할 수 있도록 해준다.

CAN과 LIN 트리거는 프레임 아이디, 특정 데이터 패킷, 리모트 프레임, 에러프레임들을 분리할 수 있다. 디코드는 포착중인 데이터의 다른 부분들을 쉽게 구분해 정의할 수 있도록 색을 달리해 파형 위에 겹쳐 표시해, 사용자들이 프레임 아이디, 상태 비트 및 메시지 데이터와 같은 CAN과 LIN데이터의 서로 다른 부분들을 빠르게 찾아내고 확인할 수 있다.

또한, 임의 파형을 발생시키는 일은 디자인을 디버깅하고 검증하는 데 매우 중요하다. 내장형 WaveSource 함수 발생기로, 오프라인 파형 편집용 소프트웨어 또는 오실로스코프에서 파형 데이터를 저장한 csv 파일을 로드해서 발생시킬 수 있다. 이러한 임의 파형은 WaveSurfer에서 컨트롤하고 출력을 직접 조절할 수 있어 폐회로 분석에 사용할 수 있다.

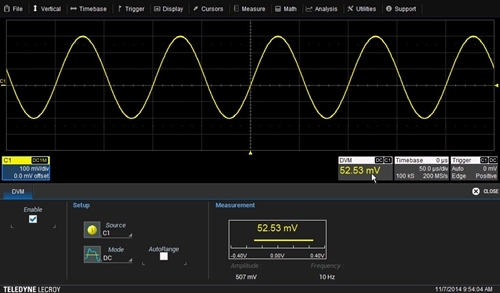

아울러 WaveSurfer 3000의 디지털 전압계 기능은 전압 측정과 모니터링이 쉽다. 이 새로운 사양은 오실로스코프가 트리거가 발생하지 않을 때도 비롯해 항상 스크린에서 볼 수 있도록 실시간 측정을 제공한다. DVM 사용자 전용 인터페이스에서 셋업과 더 많 자세한 측정 설정이 가능하다. DVM 옵션은 모든 WaveSurfer 3000 사용자들을 대상으로 무료 소프트웨어 다운로드가 제공된다.

WaveSource의 임의 파형 사양은 함수 발생기 옵션을 포함하고 기존 WaveSource옵션이 포함된 WaveSurfer 3000 고객은 소프트웨어 무료 업데이트를 통해 받을 수 있다. DVM 기능은 텔레다인르크로이 공식 홈페이지(teledynelecroy.com/redeem/dvm)에서 무료로 다운로드 받을 수 있다.
