듀어(Durr), ‘Eco Paint Jet’ 독일 혁신상 쾌거

[산업일보]
자동화 및 디지털화 분야 기계/플랜트 엔지니어링 전문 글로벌 기업인 듀어시스템(Dürr Systems AG, 이하 듀어)이 Eco Paint Jet 로봇 도장 시스템으로 대기업 부문에서 독일 혁신상(German Innovation Award)을 수상했다.

Eco Paint Jet은 자동차 및 관련제품의 정밀 도장 기술 분야의 혁신을 이끈다. 그리고 공정 라인의 강점 또한 이번 독일 혁신상을 수상하는데 큰 공헌을 했다. 아무 손실 없이 100% 표면에 도장이 가능하며 투톤 도장 또한 수월해졌다. 그리고, 기존보다 빨라지고 에너지 효율성은 높이며 자재소비는 낮아졌다.

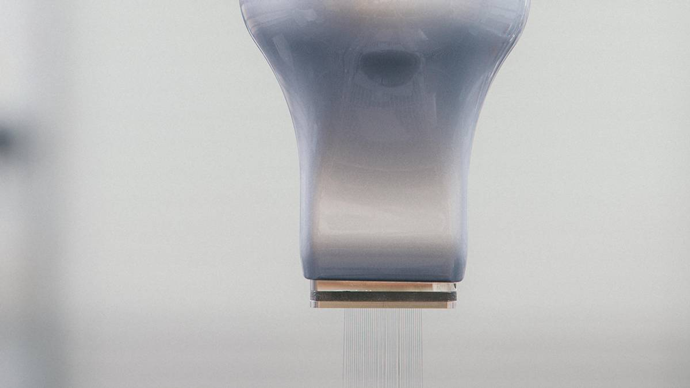

Eco Paint Jet은 도장 분야, 로봇 및 소프트웨어 분야의 노하우와 각종 첨단 구성 요소를 결합하였으며 핵심요소로 로봇에 장착된 혁신적인 애플리케이터(aplicator)를 꼽을 수 있다. 기존 회전형 아토 마이저(분무기기)와 달리 복잡한 노즐판을 사용해 페인트를 도포한다. 1밀리 미터의 1/10 미만크기의 홀이 총 50개로 촘촘히 구성돼있다. 잉크젯 프린터와 유사한 형태로 페인트를 30mm 떨어진 거리에서 평행 제트의 구멍 사이로 도포된다.

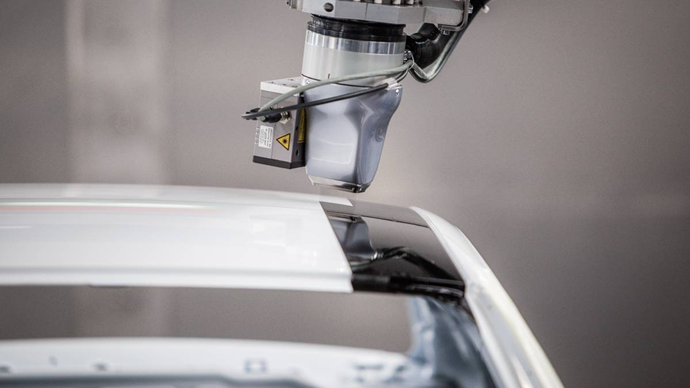

이에 앞서 측정시스템은 카메라를 활용하여 표면을 측정한다. 측정 데이터 기반의 소프트웨어 프로그램은 애플리케이터가 표면 위로 이동하는 페인트 경로를 계산한다. 애플리케이터의 속도 및 경사각은 페인트가 항상 고르게 도포 되도록 상시 제어한다. 그리고 표면의 윤곽 또한 고려되는 사항이며 그 예로 차량 루프 부분을 도장할 때 매우 중요하다.

기존 대비 자동차 생산에 제품 주문제작이 훨씬 간편해졌다. 주문 항목 중에 예로 차체 루프에 장식용 스트립이나 대조적인 색상을 완전 자동으로 적용할 수 있다. 듀어의 경연진 멤버이자 애플리케이션 기술부서 CEO인 라스 프리드리히(Lars Friedrich)는 “Eco Paint Jet을 통해 자동차 업계의 주요 추세인 고객들의 맞춤 제작 차량 구매율이 증가하고 있다. 비용 효율성과 시리즈 생산에 완전한 통합을 통해 우리의 혁신은 기존 방식에서 완전히 새로운 가능성을 제시하고 있다.”고 말했다.

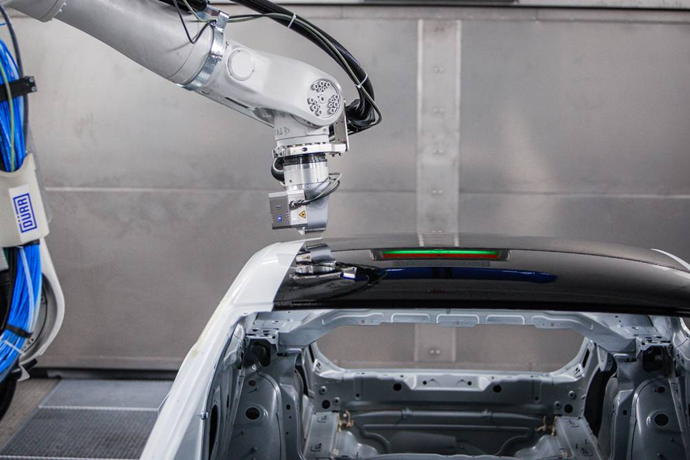

Eco Paint Jet은 한번 세팅된 도장 작업 위치를 절대 놓치지 않으며 목표지점 표면부분만 도포됨으로써 과도한 양의 스프레이를 사용하지 않는다. 따라서 2차 페인트 색상을 적용할 때 차체의 나머지 부분을 필름을 사용해 커버할 필요가 없어진다. Eco Paint Jet은 자동차 루프 부분을 도장하는데 불과 2분이 채 걸리지 않는다.


기존에는 마스크 필름 적용 및 제거작업 과정만 50분이 넘게 소모됐으며 차체당 약15㎡ 부피의 마스크 필름이 절약된다. 도장부문에서 용량 활용면에서도 향상됐으며 페인트 건조과정에서 최대 25 % 에너지 절약 효과를 나타내고 있다.

Eco Paint Jet은 차체뿐아니라 도장작업이 기존에 직접 수작업으로 행해지던 분야에 적합하다. 자동차-휠, 가구를 비롯해 2륜차량에서의 포장용 판지, 차고 문, 항공기 및 철도 실내 장식물에 이르기까지 다양한 범위에서 활용 가능하다.

독일 혁신상(German Innovation Award)은 ‘made in Germany(독일생산)’에 한에 가장 혁신적인 제품을 선정하는 자국에서 유명한 상 중에 하나로 글로벌 서비스 전문기업인 Accenture(액센츄어), 에너지 공급업체인 EnBW, 유명 비즈니스 잡지Wirtschafts Woche에서 공동으로 주관한다. ‘혁신’을 필두로 비즈니스와 시장을 변화시키는 중심 기업에 집중해 선정한다.
