공압 이송 컨베이어 시스템용 진공 펌프 개발
김우겸 기자|kyeom@kidd.co.kr
페이스북 트위터 카카오스토리 네이버블로그 프린트 PDF 다운로드

공압 이송 컨베이어 시스템용 진공 펌프 개발

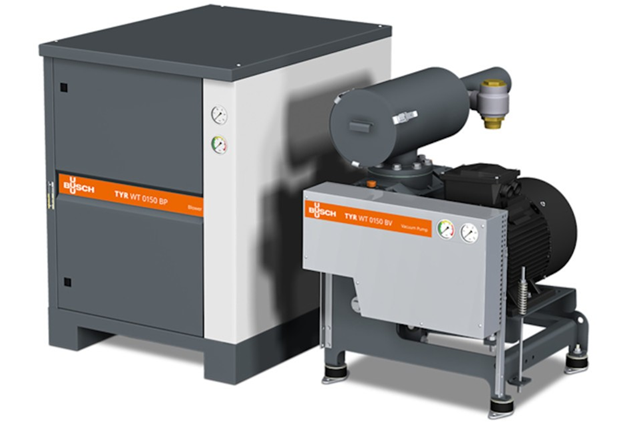

부쉬(BUSCH)의 방음 장치 장착 및 미장착 회전식 로브 블로어

기사입력 2023-01-02 14:05:23
페이스북 트위터 카카오스토리 네이버블로그 프린트 PDF 다운로드
공압 이송 컨베이어 시스템용 진공 펌프 개발

[산업일보]
최근 공압 이송 컨베이어는 벌크 상품을 파이프 시스템을 통해 다양한 공정 단계로 부드럽게 공급하기 위한 중요한 기술이다. 식품 가공, 제약 및 화학 산업, 플라스틱 가공 시 재료 공급 분야에서 분말 또는 입자형 재료를 운송해야 할 경우 흡입 이송은 필수적이다. 진공 발생기의 적절한 선택은 기본적으로 공압 컨베이어 시스템의 운영 비용을 결정한다.

최근의 진공 기술은 진공 컨베이어 시스템의 경제적이고 환경 친화적인 작동을 가능하게 한다. 가장 효과적인 진공 생성 방법을 선택하기 위해서는 진공 컨베이어 시스템의 작동 조건을 잘 알고 진공 펌프를 선택할 때 이러한 지식을 적용해야 한다. 이러한 파라미터는 진공 생성을 위한 다양한 원리에서 가장 적합한 원리를 선택하기 위해 매우 중요하다.

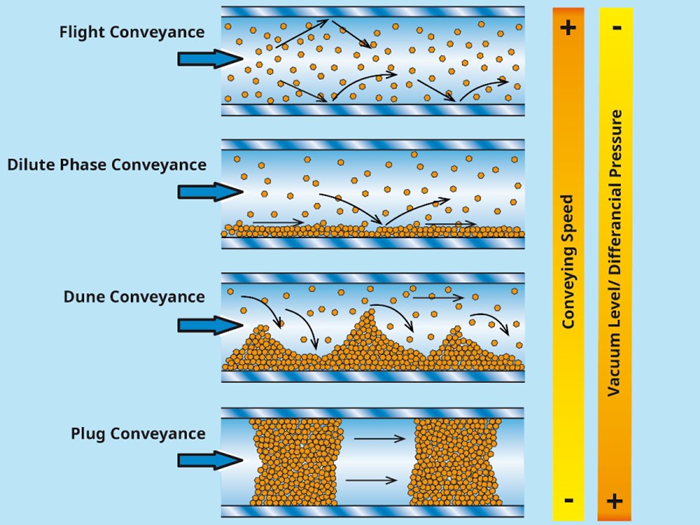

한편으로는 이송된 재료와 그 특성을 알아야 한다. 영향을 미치는 추가 파라미터는 파이프 라우팅, 길이 및 직경뿐만 아니라 이송 유형이다(그림 2). 이 파라미터를 사용해 필요한 차압(∆p)을 결정할 수 있다. 차압 및 체적 유량은 진공 펌프 또는 진공 시스템의 기술적 선택을 위한 주요 영향력 있는 파라미터다. 경제적 계산을 위해서는 취득 비용 외에 운영 비용을 고려해야 한다. 여기에는 에너지 사용량, 스로틀 조절을 위한 추가 취득 비용, 진공 생성에 따른 밸브 또는 제어, 작동 시간(예: 지속적인 운영, 배치 운영) 및 유지보수 노력과 비용을 포함한다.

공압 이송 컨베이어 시스템용 진공 펌프 개발

다른 차압 또는 진공 레벨을 달성하는 다음 기계식 진공 펌프는 주로 흡입 이송에 사용된다.(그림 3)

소형 사이드 채널 블로어는 높은 체적 유량을 달성하므로 낮은 차압 및 높은 체적 유량이 필요할 때 짧은 컨베이어 트랙 및 비행 이송에 사용하기에 적합하다. 사이드 채널 블로어는 오일프리를 압축하며 상대적으로 저렴하다. 그러나 사이드 채널 블로어는 안정적인 특성 곡선이 없으므로 부피가 안정적이지 않다. 성능 한계로 작동되는 경우, 평균 이상의 에너지 요구 사항이 있다.

회전식 로브 블로어(그림 1)는 비접촉식으로 작동하므로 컴프레서 챔버에서 오일이 사용되지 않는다. 최대 500hPa(mbar)의 차압에 사용할 수 있다. 상대적으로 낮은 차압으로 인해 흡입 이송 시 회전식 로브 블로어의 사용은 낮은 차압에서 높은 체적 유량을 필요로 하는 응용 분야로 제한된다.

로터리 베인 진공 펌프(그림 4)는 높은 차압이 필요하고 긴 컨베이어 트랙을 극복해야 하는 경우 흡입 이송에 이상적인 진공 펌프다. 또한 로터리 베인 진공 펌프는 제품을 천천히 이송해야 할 때 적합하다(플러그 이송, 그림 2). 최대 0.1hPa(mbar)의 최대 진공도는 99.99%의 진공에 해당하는 로터리 베인 진공 펌프로 달성할 수 있다. 흡입 이송 중 다른 진공 발생기는 이러한 고진공을 달성할 수 없으며(그림 3) 또한 더 낮은 차압에서 작동할 수 있다. 이는 대기압에서 작동 압력까지 전체 압력 범위에 걸쳐 안정적인 특성 곡선을 보인다. 로터리 베인 진공 펌프는 순환 오일로 윤활된다. 즉, 내부 오일 회로가 있으므로 정기적인 유지보수가 필요하다.
공압 이송 컨베이어 시스템용 진공 펌프 개발

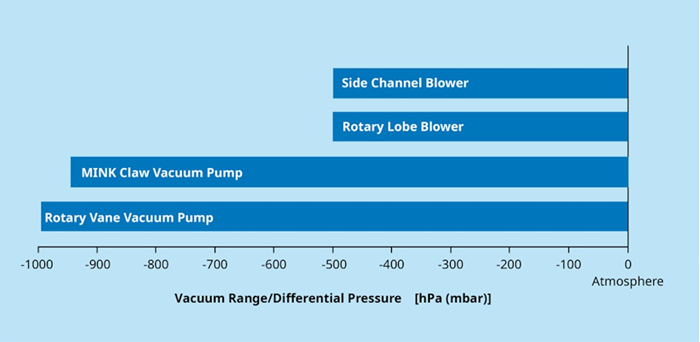

다양한 블로어 및 진공 펌프의 진공 레벨(최대 진공도)

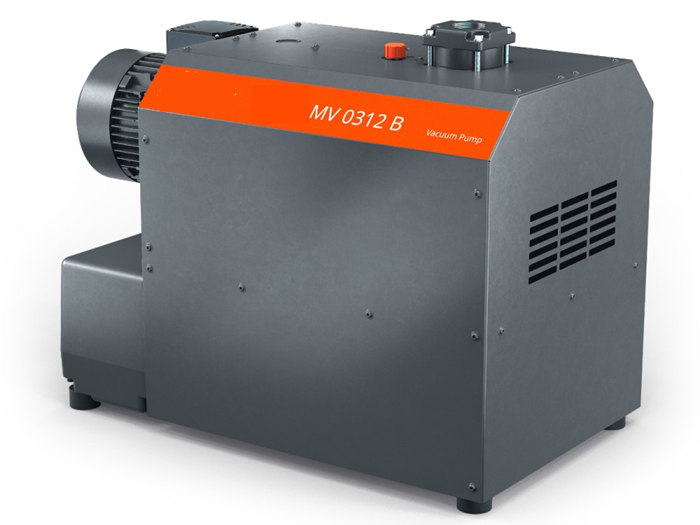

Busch (부쉬) 진공 솔루션의 MINK 클로 진공 펌프(그림 5)는 수년 동안 공압 흡입 이송의 표준 진공 펌프로 사용되고 있다. 이는 에너지 효율에 의해 정당화된 개발로, 유지보수가 거의 필요 없으며 수요에 따라 제어할 수 있다. MINK 클로 진공 펌프는 표준 모터 또는 가변 속도 드라이브와 함께 각각 60~1200m3/h의 다양한 버전과 크기로 제공된다. Busch (부쉬)는 여러 컨베이어 시스템 또는 전체 플랜트에 개별 중앙집중식 진공 공급 시스템도 공급한다. MINK 클로 진공 펌프는 오일프리 및 비접촉 방식으로 압축을 수행한다. 따라서 유지 보수가 거의 필요 없고 매우 에너지 효율적이라는 평을 받고 있다.

공압 이송 컨베이어 시스템용 진공 펌프 개발
MINK 클로 진공 펌프

공압 이송 공정용 진공은 다양한 기계식 진공 펌프에 의해 생성될 수 있다. 어떤 진공 펌프가 올바른 선택인지는 컨베이어 시스템의 기술 파라미터에 따라 달라진다. 적절한 진공 발생기를 선택하려면 이러한 모든 파라미터를 잘 알고 있어야 한다. 경제성 계산에서는 진공 펌프 및 추가 투자, 작동 시간 및 유지보수 노력 또는 결과 비용을 고려해야 한다. <기고 정리=김우겸 기자>
