ST마이크로일렉트로닉스, HDMI 보호 디바이스 출시

[산업일보]

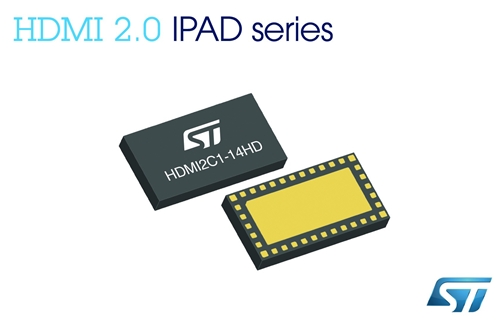

다양한 전자 애플리케이션에 걸쳐 고객들에게 기여하는 세계적인 반도체 회사 ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 단일 칩 형태의 HDMI™ 신호 조정 및 보호 IC신제품 HDMI2C1 시리즈를 출시했다.

가장 빠른 4K UHD 데이터 속도까지 커버할 수 있도록 최대 성능을 높인 제품이다.

이번 HDMI2C1 <http://www.st.com/hdmi2c1-series> 시리즈는 모든 DDC(Display Data
Channel) 라인에 액티브 풀업(pull up) 기능을 탑재해 UHD 신호 무결성을 유지하고 HDMI 케이블 품질에 대한 의존성을 최소화한다.

또한 통합 ESD 보호 기능은 10GHz의 대역폭을 증가시켜 고속 4K 신호를 왜곡됨 없이 통과시킨다. 반면, 클램핑 전압은 10V로 낮고 응답 시간은 30ns로 신속하기 때문에 갑자기 과도 현상이 일어나서 ESD에 민감한 딥-나노미터(deep-nanometer) 공정 기술로 생산된 최신 HDMI 칩이 손상되는 것을 막는다.

HDMI2C1 칩을 사용하면 각개 보호용 부품들이 차지하던 pc 보드 공간의 80%를 절약할 수 있으며, UHD 셋톱 박스나 블루레이 플레이어 같은 제품 주기가 빠른 가전의 출시를 앞당길 수 있다. 핀 할당은 단일층 및 2층의 경제형 보드에 최적화돼 있다.

HDMI2C1 시리즈에 추가된 기능에는 단락 및 과열 보호 기능을 갖춘 5V LDO(low-dropout) 레귤레이터, HDMI DDC, CEC(Consumer Electronic Control) 및 핫 플러그 감지(Hot-Plug Detect, HPD) 라인용으로 백드라이브 보호 기능을 갖춘 레벨 시프터도 포함돼 있다.

총 네 가지 버전이 판매되며 이 중 HDMI2C1-6C1은 HDMI 데이터 라인 상에서 외부 ESD를 보호하고 공통 모드 필터링을 수행함으로써 설계의 유연성을 향상시킨다.

HDMI2C1-14HD, HDMI2C1-14HDS, HDMI2C2-14HD 및 HDMI2C1-6C1은 QFN-36L나 μQFN-18L패키지로 공급된다.

HDMI2C1-14HDS의 경우 100개 주문 시 63센트부터이며, HDMI2C1-6C1의 경우 50센트부터이다.
