그런포스, 자동화 위한 산업용 이더넷 프로토콜 지원

[산업일보]
비용 효율적인 공정 자동화를 위해 PROFINET IO, Modbus TCP, BACnet/IP처럼 통합적인 산업용 이더넷(IE) 인터페이스를 갖춘 새로운 PLC 개발에 업계의 관심이 고조되고 있다. 새로운 PLC를 통해 지속적인 자동화 공정이 가능하고 이를 통해 제품 품질을 균일하게 높이는 한편 공정 신뢰도를 향상시킬 수 있기 때문이다. PLC에 쓰이는 펌프는 공정 제어 시스템의 목표 상태와 다른 공정 제어 신호에서 발생되는 편차에 반응하기 위해 통신 기능을 필수적으로 갖춰야 한다.

그런포스는 자사 펌프를 필드버스 시스템에 통합시키기 위해 지난 수년 간 다수의 필드버스 인터페이스를 사용했다. 이는 추가 모듈이 펌프에 직접 장착되는 CIM(통신 인터페이스 모듈), 그리고 외부 컨트롤 박스로서 24~240볼트의 AC/DC 전원 공급 장치를 갖춘 CIU(통신 인터페이스 장치) 등 2가지 버전으로 나뉜다. 그런포스는 스마트 디지털 도징 펌프 DDA에 사용할 목적으로 도징 펌프 밑에 부착되는 베이스 플레이트 E-박스를 개발했다.

Modbus RTU, PROFIBUS DP, LON, BACnet MS/TP와 같은 기존의 필드버스는 이제 실시간 산업용 이더넷 통신 표준으로 대체 혹은 보강되는 추세에 있다. 때문에 그런포스는 대표적인 필드버스 프로토콜(빌딩 자동화, 수도 시설 및 산업 공정의 원격 관리)에 덧붙여 PROFINET IO, Modbus TCP and BACnet/IP 등의 산업용 이더넷 버스 프로토콜도 지원하는 CIM / CIU 500 인터페이스를 제공한다.

CIM 500 인터페이스는 중요 산업용 이더넷 프로토콜을 지원해 현장 유연성을 극대화한다. 로터리 스위치를 작동시켜 PROFINET IO, Modbus TCP, BACnet/IP 중에서 선택하기만 하면 된다.

기능 프로파일, 사용자 매뉴얼 및 지원 파일 등 각종 필요 정보를 수록한 DVD를 각각의 CIM/CIU 데이터 통신 인터페이스에 제공해 시스템 통합 사업자가 PLC/SCADA 시스템으로 쉽게 통합할 수 있게 한다.

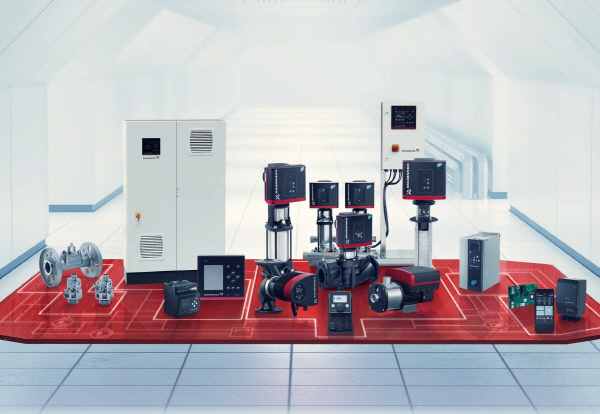

다양한 규모의 그런포스 펌프와 제어기를 또 다른 그런포스 i솔루션 콘셉트인 실시간 산업용 이더넷 프로토콜과 결합시킨다. 이처럼 펌프 시스템에 대한 전체론적 접근방식은 펌프 수압, 속도제어 드라이브, 센서, 제어기, 통신 인터페이스 등 모든 구성요소를 포괄한다.
