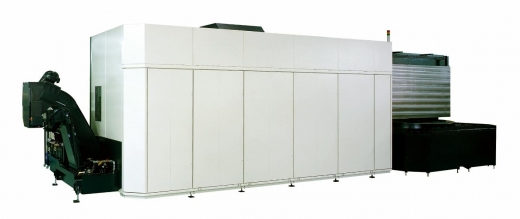

주축 위치 관계없이 동일 가공능력 제공…고속가공기-V33

기사입력 2008-10-10 09:13:08

[산업일보]
V-33은 고속 주축으로 많은 실적이 있는 축심냉각/언더레이스 윤활방식을 채용해 고속회전으로 발생한 주축의 열변위를 최소한으로 억제할 뿐만 아니라, 안정된 정밀도로 가공이 가능하다.

특히, 이 제품은 2,280×2,040×2500mm의 입방체로서의 컴팩트 설계로 공간이 크게 절약된다. 경사부 오일 팬을 테이블 좌우로 배치해 절삭물을 가공실내에서 칩 버킷에 확실하게 배출하며, 테이블 상단높이 800mm 바이스를 사용해 작업하기 용이하다.

V-33은 Overhang이 없는 가공점과 각 축의 가이드(Guide)와의 거리가 가까운 구조로 로스트 모션(Lost Motion)이 극히 적은 것이 특징. 주축 유닛의 안내부 길이가 충분히 확보돼 있기 때문이다. 이에 따라, 주축이 어느 위치에 있어도 동일 가공능력, 동일 가공면품위를 얻을 수 있다.

또한, 안내면은 전축 모두가 진동감쇠성이 높은 슬라이드(Slide) 안내방식을 채용, 강성이 높고 오랜 기간에 걸쳐 정도를 유지한다.

축 이송부는 부품의 공유화를 꾀하면서 품질의 안정에 주력한다. X축, Y축의 Ball Screw는 동일경, 길이의 공통부품을 채용했으며, 그 외의 주변 부품은 전축 공통의 부품을 사용했다.
