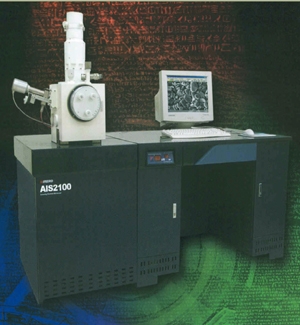

(주)미래로시스템, 전자현미경 AIS2100

[산업일보]
지난 ’94년 설립된 (주)미래로시스템(www.mirero.co.kr)은 이미지 프로세싱 및 영상 분석 분야의 선두주자로 나서며 국내 반도체 산업의 발전과 함께 성장해 왔다.

특히 ’00년 사업 영역을 하드웨어로 확장하면서 전자현미경의 국산화를 첫 과제로 삼아 개발에 매진한 결과 ’02년 하반기 시제품 개발에 성공했다. 이후 일정 검증 기간을 갖고 국내 첫 주사전자현미경의 양산화에 돌입한 이후 1차 업그레이드를 거친 현재까지 두 번째 모델을 성공적으로 시장에 출시하고 있다.

주사전자현미경(SEM, scanning electron microscope)은 가시광선을 광원으로 하는 광학현미경의 배율 한계(1000배)를 극복하기 위해 전자를 활용하고 있다. 때문에 전자현미경은 최대 30만 배까지 시료 확대가 가능해 나노 단위의 극미세 영역을 볼 수 있도록 해준다. 전자현미경은 고진공 상태에서 시료에 주사되는 전자빔의 정보를 영상으로 변환시키는 컴퓨터상의 모니터로 관찰 시료를 분석한다. 그동안 독일, 일본, 영국, 미국과 같이 원천 과학 기술을 보유한 몇몇 선진국만이 제조할 수 있었던 최첨단 분석 장비로 반도체나 신소재, 나노 산업 성공의 키로도 주목받고 있다.

특히 (주)미래로시스템의 두 번째 전자현미경 AIS2100은 선진국 동종 제품과 비교해도 성능면에서 결코 뒤지지 않는다고 김선희 과장은 말했다. AIS2100은 (주)미래로시스템만의 독자적인 기술이 녹아있는 분석 소프트웨어를 표준으로 탑재함으로써 차별성을 확보했다. 또한 국산 장비 특성상 신속한 AS가 가능하고, 고객의 특정 요구에 따라 다양한 맞춤서비스와 옵션 사항들이 별도로 제공된다는 것도 이 제품의 장점이다.

과거 수년 간 AIS2100은 국내 유수의 대학교 및 국공립 연구기관 외에 대·중소기업에 납품돼 제품의 성능을 검증받아 왔으며 근래에는 중국과 인도 시장으로 수출이 개시된 상황이다.



미디어다아라 전은경 기자(miin486@daara.co.kr)
