DECKEL MAHO, 독자적 솔루션 개발 성공

[산업일보]
GILDEMEISTER의 DECKEL MAHO Pfronten(데켈 마호 프론튼)은 표준 밀링장비에서의 완전한 기어 치면 형상을 제작, 성공신화를 이어가고 있다.

특히 현대적인 DECKEL MAHO 5축 장비의 경우 길이가 600 mm에서부터 3,400 mm까지의 치면 형상을 제공할뿐 아니라 프론튼 공장에서 생산하는 monoBLOCK, duoBLOCK 및 Portal 장비 시리즈의 유니버설 밀링센터에서의 제작이 가능하게 됐다.

이미 정밀 헬리컬 기어(HELICAL GEAR) 형태를 가진 원추 기어 휠 세트(CONICAL GEAR WHEEL SET)가 뛰어난 가치가 있다는 것이 증명되면서 치면 간격의 복잡한 형태가 Pfronten에서 나온 DECKEL MAHO 5축 기계에 표준 공구를 사용, 개별 아이템부터 중간규모의 양산 제품까지 고품질 생산이 가능해졌다.

그동안 고성능의 밀링 장비 제조사인 DECKEL MAHO Pfronten 측에 특별한 나선형 치면을 가진 원추 기어를 포함한 완전한 기어 밀링이 연관되어있는 5축 동시 가공 장비를 지속적으로 요구해 왔다.

이에 DECKEL MAHO는 5축 가공기를 통해 수많은 기계가공 작업으로 축적한 노하우를 바탕으로 독자적인 솔루션 개발에 성공했다.

DECKEL MAHO는 일반 기어 휠 자료 (모듈, 치면의 수 그리고 치형 수정)를 토대로 완전한 치면간격의 기하학적 배열을 계산하고 이를통해 직접적인 5축 제어 프로그램을 위한 소프트웨어 패키지를 개발한 것이다.

이 솔루션 패키지는 곡면부분에 기초하여 밀링 경로를 계산하고 표면변수에 대해 공구의 축을 유도, CAD/CAM시스템으로 세부 가공을 위한 치면의 기하학적 간격을 계산하여 3축 및 5축 유니버설 밀링 머신에 대한 완전한 NC 프로그램을 생성해냈다.

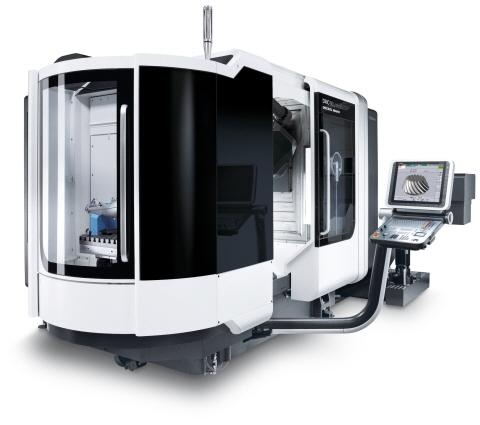

지난 번 오픈하우스에서 공개된 DECKEL MAHO 기어 치면 기술의 세부적인 어플리케이션은 모듈 25로 나선형 치면 패턴(spiral tooth pattern)을 가진 직경 650 mm의 피니언 소프트 기계가공을 실행하는 DMC 80 U duoBLOCK?로 생산적인 유니버설 머시닝 센터가 있다. 800 x 800 x 800 mm의 작업 공간을 가진 이 장비의 장점은 현대적인 고성능의 센터의 규모로 빠른 장비와 팔레트 교환기능을 갖춘 duoBLOCK 시리즈의 높은 생산성에 있다.

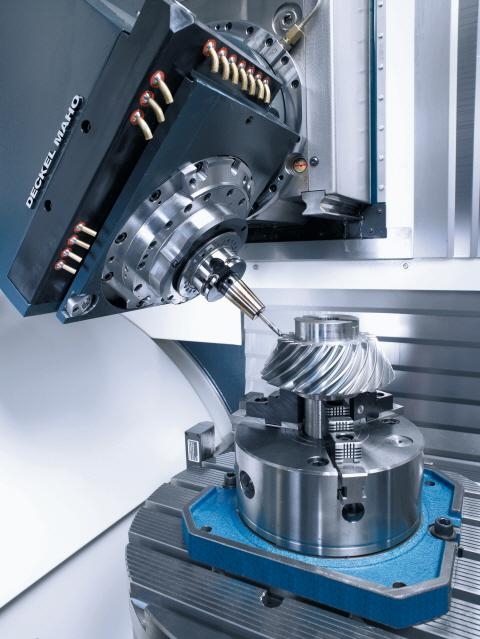

60개의 매거진 위치를 가진 표준 장비 이외에 팔레트 커리어와 2개의 팔레트, 생산 패키지 그리고 3D 컨트롤 Heidenhain iTNC 530을 가진 NC 컨트롤 회전 테이블은 기본 옵션이 HSK-A 63 리셉터클과 18,000 U/min의 모터 축을 B-축으로 한 NC 컨트롤 회전 밀링헤드의 형태로 가용된다.

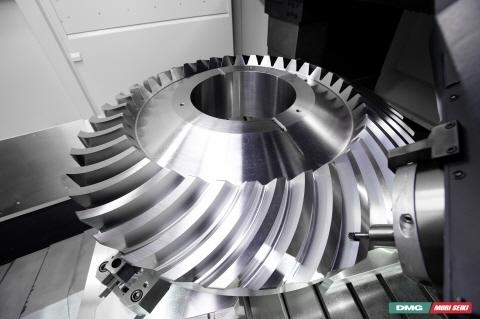

직경 약 1.300 mm, 모듈 25, 18 CrNiMoV5 소재인 이 피니언에 맞는 스퍼 베벨기어 (spur bevel gear)는 포털 건설에서 세계 최초의 5축 DMC 210 U 머시닝 센터에 대한 첫번째 프레젠테이션을 위해 Pfronten공장에 의해 제작되었다.

이러한 장점과 더불어 관련된 고가의 특수 장비에 비해 대형 스퍼 기어와 원추형 기어의 제조에 있어 DECKEL MAHO 기어 치면 제조기술의 장점이 부각되고 있다.


DMC 210 U 포털 머시닝센터는 앞서 기술한 B-축으로 NC 조절 회전 밀링헤드, 팔레트 커리어와 사이즈가 1.400 x 1.600 mm 인 2개의 팔레트, 생산 패키지 그리고 3D control Heidenhain iTNC 530을 지닌 NC-회전테이블을 장착하고 있다. 반면에 10,000 U/min의 44kW 중형 모터 스핀들은 한 개의 SK50 리셉터클을 가지고 있으며 DMC 210 U 에는 120개의 장비 위치를 가진 랙매거진이 이 장비에 보충된다.

DECKEL MAHO 치면 간격 기계가공 시연을 통해 관련 업계들을 긴장시키고 있다. 세계 전문가들은 이 장비가 보여주는 최고의 표면완성 품질을 갖춘 전반적으로 높은 금속제거능력을 인정하고 있다.

DECKEL MAHO의 치면 절삭 소프트웨어 패키지는 치형 수정, 접촉 패턴 모델링 그리고 치면 뿌리 (tooth root)의 기하학적 최적성을 포함한 입력자료에 의거한 나선 베벨 기어의 치면 공간의 기하학적 계산이 가능하고 5축의 황삭 및 연삭 프로그램 생성기와 DECKEL MAHO 5축 밀링 및 밀링 터닝 기계가공에 대한 사후처리가 용이하다는 점이 강점을 갖고 있어 바퀴, 피니언, 피니언 축 그리고 하우징 기어 치면이 효과적으로 제작될 수 있을 뿐만 아니라 표면 역시 최고의 품질로 제작될 수 있고 연마와 같은 추가 기술이 불필요하다.
