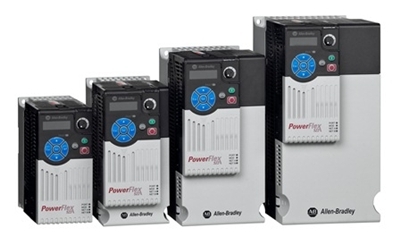

로크웰 오토메이션, PowerFlex 523 저압 인버터 출시

구성 및 설치 시 소요시간 및 비용 절감

기사입력 2014-01-11 00:10:23

[산업일보]

로크웰 오토메이션이 단순한 독립형 장비 제조사에 이상적인 콤팩트 저압 인버터 Allen-Bradley PowerFlex 523을 출시했다. 이 제품은 장비 설계, 개발 및 납품에 소요되는 총 비용을 절감하는 동시에 사용자에게 필수 불가결한 제어 기능을 제공하도록 설계됐다는 점이 눈에 띈다.

로크웰 오토메이션의 글로벌 마케팅 매니저인 지미 고(Jimmy Koh)는 “PowerFlex 520 시리즈 드라이브를 개발할 당시 제품 개발자가 직접 전 세계의 인버터 사용자 수백 명을 만나 현재 및 향후 5년 내로 가장 필요한 기능을 조사했다”라고 말했다.

이어 “독립형 장비 제조업체는 ‘필수 불가결한’ 모터 제어 기능을 원했으며 특히 구성 및 속도 설치를 용이하게 할 수 있는 기능을 필요로 했다. 장비제조사에 크게 영향을 미치는 이 부분을 실현할 수 있도록 로크웰 오토메이션은 PowerFlex 523 저압 인버터를 설계했다”고 덧붙였다.

PowerFlex 523 저압 인버터의 가장 큰 특징은 구성이 용이하다는 점이다. 장비 제조업체는 구성을 더욱 쉽게 하기 위해 드라이브 구성 파일 업로드 및 다운로드 시 표준 USB 연결을 사용할 수 있다. 또한 스크롤 방식의 QuickView 텍스트, 파라미터 및 기타 코드에 대한 상세 설명을 표시하는 LCD인 내장형 HIM(Human Interface Module)을 통해 인버터를 프로그래밍할 수 있다. 이와 함께 PowerFlex 520 콤팩트 저압 인버터 시리즈에서만 제공하는 AppView와 CustomView 도구는 일반 애플리케이션용 파라미터 그룹을 제공하며, 사용자가 새 파라미터 그룹 설정시간을 절약할 수 있도록 하므로 구성속도를 향상시킬 수 있다. 이런 툴은 구성 소프트웨어 툴뿐 아니라 HIM를 통해 쉽게 액세스가 가능하다.

로크웰 오토메이션의 Connected Components Workbench 소프트웨어 역시 인버터 구성 속도를 향상하고 온․오프라인 구성, AppView 및 CustomView 그룹과 시운전 마법사를 통해 개발시간을 절감할 수 있다.

더욱 정교한 네트워크로 연결된 장비의 경우 장비제조사는 PowerFlex 523 저압 인버터에 옵션으로 제공되는 듀얼 포트 EtherNet/IP 어댑터를 사용할 수 있다. 듀얼 포트 EtherNet/IP 어댑터는 링(Ring) 토폴로지를 지원하며 DLR(Device Level Ring) 기능을 제공해 네트워크 탄력성과 드라이브 장비 가용성을 제공한다. DLR 네트워크에서 링 토폴로지에 단절이 발생했음을 탐지하면 DLR 네트워크는 복구를 위해 데이터의 대체 경로 라우팅을 제공한다. 듀얼 포트 어댑터는 링 토폴로지뿐 아니라 선형(Linear) 토폴로지 역시 지원한다. 링 토폴로지는 외부 스위치가 필요 없고 케이블 연결을 줄일 수 있으며, 듀얼 포트 EtherNet/IP 어댑터를 PowerFlex 523 인버터에 연결하면 제품을 교체할 경우 기 구성 파일을 자동으로 다운로드해 시간을 절약하는 기능인 ADC(Automatic Device Configuration) 구현이 가능하다.

PowerFlex 523 저압 인버터는 다양한 애플리케이션 요구를 만족한다. PowerFlex 523 저압인버터의 출력 영역은 0.2kW(0.25HP)~11kW(15HP)이며 모터 제어 옵션으로 주파수대 전압(volts-per-hertz), 센서리스 벡터 제어(Sensorless Vector Control) 및 센서리스 벡터 제어에서 Economizer Mode를 제공한다.

또한 모듈형으로 설계됐기 때문에 장비 제조업체는 훨씬 쉽게 설치가 가능하다. 드라이브 제어 모듈을 전원 모듈에서 제거해 시운전 시간을 단축할 수 있으며 구성과 설치를 동시에 완료할 수 있다.

PowerFlex 523 인버터를 캐비닛 내부에 설치할 경우 상단 및 하단에 50mm(2인치)의 간격이 필요하며 좌우 어느 방향으로나 설치가 가능하고 수직 및 수평 설치 역시 가능하다. 설치에 요구되는 간격이 작고 장착 유연성이 뛰어나기에 설치 패널공간을 절약할 수 있다. 정격온도는 최대 50°C(140°F)이고, 옵션으로 제공되는 제어 모듈 팬 키트를 사용하면 전류 저감 효과가 있으며 이 경우 드라이브 정격 온도는 최대 70°C(158°F)다.
