TI, 업계 최소형 SAR ADC 출시

[산업일보]

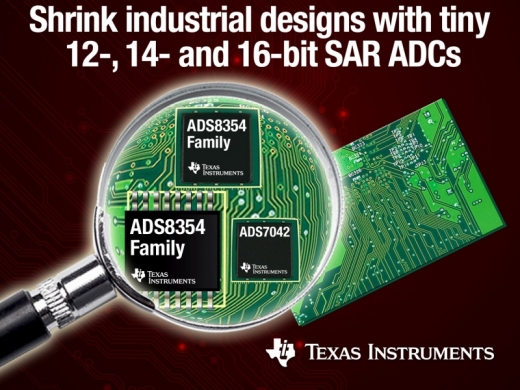

TI(대표이사 켄트 전)는 시스템 설계자가 산업용 모니터링 및 제어 애플리케이션의 크기를 줄일 수 있도록 하는 SAR(Successive Approximation Register) 아날로그 디지털 컨버터(ADC)를 출시했다. 신제품 ADS7042는 업계 최소형, 최저전력 12bit SAR ADC이며, ADS8354 제품군은 업계 최소형 14bit 및 16bit, 동시 샘플링 SAR ADC를 포함한다.

1MSPS ADS7042는 크기와 전력의 경계를 넓혔다. 이 초소형 디바이스는 최고 속도에서 단 690uW의 전력만을 소모하고 샘플링 속도의 전력 소모를 전에 없는 수준으로 낮춰 초저전력 시스템에 사용하기 적합하다. 예를 들어 1kSPS에서 ADS7042는 1uW 미만의 전력을 소비하므로 원격 시스템 모니터링, 에너지 하베스팅 애플리케이션에 이상적이다. 또한, 하드디스크 드라이브, 컴퓨터 주변장치, 웨어러블 피트니스 및 스마트폰과 같은 공간 제약적인 소비자 기기뿐 아니라 모터 제어, 미터링, 휴대형 의료 장비에 사용할 수 있다.

ADS8354 제품군은 2채널 ADS8354 제품군은 업계 최소형 14bit 및 16bit 동시 샘플링 SAR ADC를 포함한다. 이 제품군은 채널당 600kSPS ~ 2MSPS의 데이터 전송률을 자랑하며, 지연 없이 독립적으로 제어 가능한 듀얼 내부 전압 레퍼런스를 갖는다. 대표적으로 모터 제어, DC 부하 제어, 광학 네트워킹, 전력 품질, 산업 자동화 및 프로그래머블 로직 컨트롤러(PLC)를 비롯한 산업용 시장에 최적화돼 있다.

TI는 시장 출시 시간을 단축시킬 수 있도록 하드웨어 데모 키트, 레퍼런스 디자인, 시뮬레이션 모델을 포함하여 ADS7042 및 ADS8354 제품군을 위한 다양한 지원 툴을 제공한다.

시스템 개발자는 간단한 원 클릭 설치 과정을 제공하는 PDK(performance demonstration kit)를 통해 단시간에 ADS7042 및 ADS8354 제품군을 평가할 수 있다. 이러한 유형으로 처음 선보이는 이 ADC 데모 키트는 평가 모듈과 플러그 앤 플레이 기능을 제공하는 간단한 캡처 카드를 포함하고 있어 온라인 소프트웨어 설치가 필요 없다. 또한, 이 키트는 평가 시간을 더욱 단축시키기 위해 사용이 편리한 직관적 그래픽 사용자 인터페이스(GUI)로 구성되어 있어 개발자는 특정 완제품에서 빠르게 ADC 성능을 평가할 수 있다.

모든 새로운 디바이스에는 입력 및 전압 레퍼런스 드라이브 회로의 시스템 레벨 설계를 간편하게 구현할 수 있도록 하는 SAR ADC SPICE 모델과 타이밍 분석을 수행하는 IBIS 모델이 제공된다.

TI E2E™ 커뮤니티의 고정밀 데이터 컨버터 포럼 (Precision Data Converters Forum)에서 솔루션을 찾고 질문을 올릴 수 있으며 동료 엔지니어 및 TI 전문가들로부터 도움을 얻고 문제를 해결할 수 있다.
