8A 벅 레귤레이터

[산업일보]
페어차일드 반도체는 전원 설계자가 TinyBuck DC-DC 레귤레이터를 사용해 더 적은 PCB 공간에서 더 높은 출력 전류와 고효율을 달성할 수 있도록 한다.

FAN2108은 8A, 완전 통합, 동기 벅 컨버터로 셋톱박스, 그래픽 카드, POL (point of load) 및 산업 파워 네트워크 디바이스와 같은 애플리케이션을 위해 넓은 입력 전압 범위(3V~24V)에서 높은 효율을 달성한다.

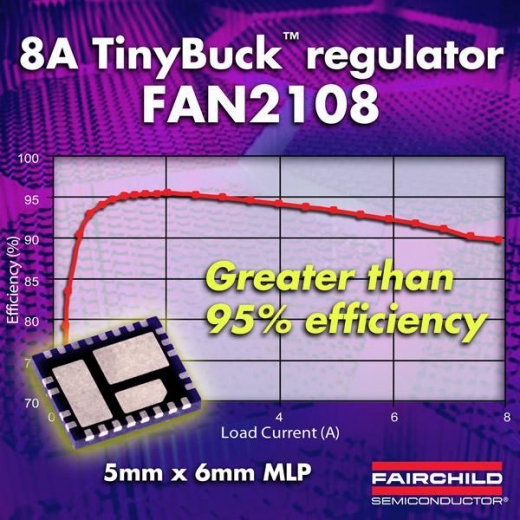

다른 솔루션들은 디스크리트 부품을 추가해 효율을 높이거나 상당한 보드 공간을 필요로 하므로 설계 시간이 길고 최종 애플리케이션의 크기가 크다. TinyBuck은 슬림 5mm x 6mm MLP 풋프린트에 컨트롤러, MOSFET, 부트 다이오드를 통합하고 있어 업계 최소형 8A 솔루션을 구현한다. FAN2108은 매우 낮은 FOM(Figure of Merit)을 갖는 페어차일드의 PowerTrench MOSFET 공정을 사용하여 설계되어 전도 및 스위칭 손실을 줄여준다. 12V 입력 및 8A 부하 전류 시 FAN2108은 3.3V 출력에서 92% 효율을 제공하며 1.8V 출력에서 87% 효율을 제공한다. 5V 입력 및 3.3V 출력에서 이 소자는 95%의 피크 효율을 달성한다.

FAN2108은 과전압, 과전류, 단락 회로 및 과열 보호와 같은 여러 보호 기능을 제공한다. 또 프리 바이어스 시동 기능을 내장하고 있어 레귤레이터가 프리 바이어스 출력에서 시동하여 소프트 스타트 사이클 동안 출력이 방전되지 않도록 하므로 시스템 IC를 손상으로부터 보호한다.

이외에도 FAN2108은 무연 (Pb-free) 터미널을 사용하며 조인트 IPC/JEDEC 표준 J-STD-020의 무연 리플로우 요구조건을 준수하면서 습도 감도를 위해 특성화 됐다.
