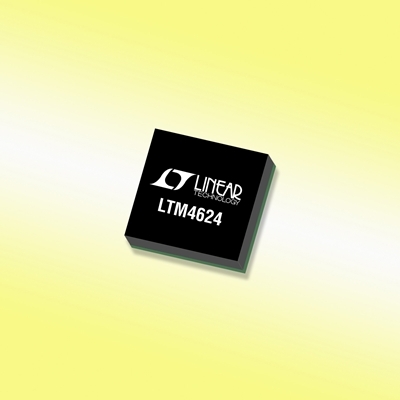

리니어, 소형 4A 스텝다운 μ Module 레귤레이터 출시

전체 솔루션 크기 1㎠ 미만 실현

기사입력 2013-08-22 18:02:12

[산업일보]
리니어 테크놀로지 코리아(대표 홍사곽)는 6.25×6.25×5.01mm BGA 패키지에서 14V, 4A 스텝다운 µModule®(micromodule) 레귤레이터를 출시했다고 밝혔다.

제품 내부에 필요한 수동 부품이 포함돼 있어 1㎠ 미만의 단면(Single-sided) PCB 또는 0.5㎠ 양면 PCB 크기에 꼭 맞다. LTM4624는 다른 µModule 레귤레이터처럼, DC/DC 컨트롤러, 전력 스위치, 인덕터 및 보정 기능이 단일 패키지에 포함돼 있다.

동작을 위해 단지 2개의 외부 세라믹 커패시터(1206 케이스 크기) 및 한 개의 저항만이(0603 또는 더 작은 케이스 크기) 필요하다. LTM4624는 4V~14V 입력 전원에서 동작하고 0.6V~5.5V 사이에서 조절 가능한 출력을 제공하며 통신, 저장, 산업 및 의료 시스템 등의 애플리케이션에 이상적이다.

또한 12VIN, 1.5V OUT, 최대부하, 1MHz(Typical) 스위칭 주파수 조건의 파워 변환 시 매우 낮은 5mV 출력 리플 특성을 가진다. 4V 이상의 외부 바이어스 전원을 추가함으로써 2.375V까지 낮은 입력 전압에서 동작할 수 있으며, 과전류 및 과열 오류 보호 기능이 레귤레이터 내에 포함돼 있다.

LTM4624는 -40°C~+125°C 내부 온도 범위에서 동작이 보장돼 이용할 수 있다.
