[TECH] 유지관리 쉬운 새로운 전자 드라이브 라인 개발

[산업일보]
노드 드라이브시스템즈(Nord Drivesystems)는 인트라로지스틱스 시스템을 위한 사용하기 편리하고, 유지관리가 쉬운 새로운 전자 드라이브 라인을 개발했다. 분산 설치를 위한 새로운 주파수 인버터 및 모터 스타터 모델은 특히 구축 및 작동이 용이하다. 플러그-인 방식의 커넥터를 통해 초기 설치에서 유지보수, 최종 교체까지 시스템의 수명주기 전반에 걸쳐 편리하게 관리할 수 있다. 이 장치는 인터페이스 포트, 수동 스위치를 비롯해 통합 PLC로 관리되는 폐쇄루프 제어 및 순차 제어를 포함한 다양한 기능들을 통해 개별 요건에 맞게 구성이 가능한 맞춤형 옵션을 제공하며, 매우 유연한 기계적 특성을 갖추고 있다.

분산형 드라이브는 상위 레벨의 제어 시스템의 명령을 절대적인 신뢰성으로 실행해야 한다. 그러나 많은 경우 운영 담당자나 서비스 기술자들이 각 드라이브나 드라이브의 위치 축에 대한 직접적인 액세스 옵션이 필요할 수 있다. 이러한 액세스를 통해 컨베이어 벨트의 중단과 같은 작은 문제들을 신속하게 해결할 수 있다. 그렇지 않으면 전체 라인의 셧다운을 초래할 수 있으며, 상당한 시간 동안 컨베이어 상에서 수백 개의 모듈이 처리되지 않을 수도 있다.

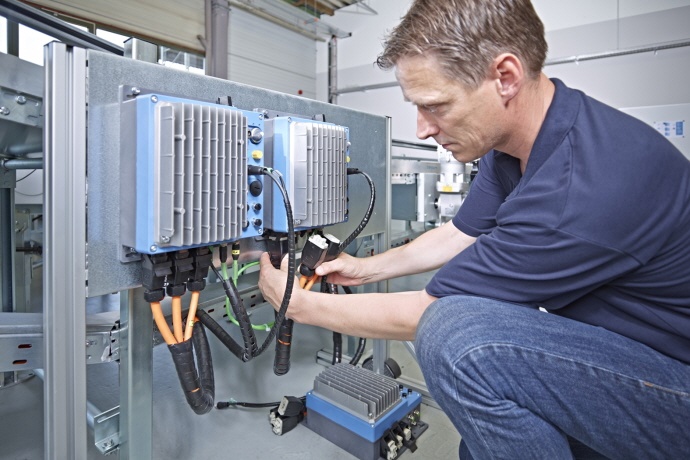

이를 위해 사용이 편리하고, 동작 및 유지보수 시간을 절감할 수 있는 새로운 NORDAC LINK 드라이브 전자 제품 라인을 개발했다. 이 드라이브의 핵심 기능은 모든 전원 및 통신 라인뿐만 아니라 다양한 센서 및 액추에이터, 인코더를 위한 코드 방식의 플러그-인 커넥터를 제공한다는 점이다. 이는 정확하고, 신속하고, 안전하게 연결할 수 있도록 해준다.

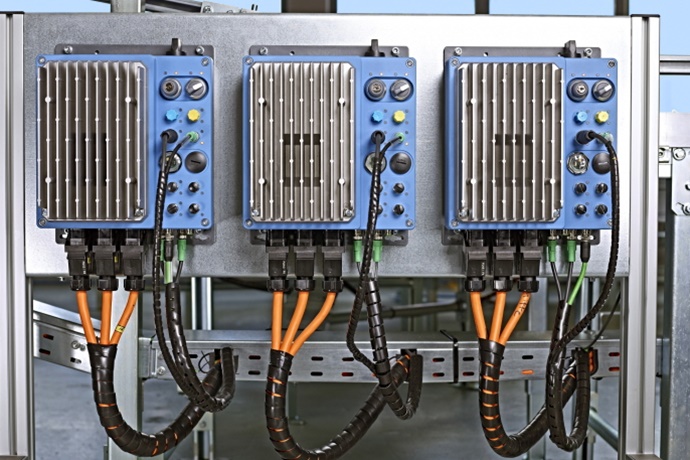

필드 분산 시스템의 LED를 통해 생산 현장에서 오류진단이 가능하고, 작업자가 드라이브의 유지보수 및 제어 스위치를 사용하여 문제를 해결할 수 있다. 이 장치는 벽 또는 프레임 장착에 적합하도록 소형으로 설계되었다. 또한 메인 전원을 위한 모선을 갖추고 있어 한 드라이브에서 다른 드라이브까지 짧은 케이블로 데이지-체인(Daisy-Chained) 방식의 연결이 가능해 시간 및 비용을 절감할 수 있다. 비동기식 또는 동기식 모터를 제어할 수 있으며, 세계 어느 곳에서나 적용할 수 있는 포괄적 인증을 획득했다.



컨베이어 드라이브용 전문기술
분산 컨베이어 드라이브는 노드사가 수년 동안 중점을 두고 개발한 드라이브 기술로, 경쟁 제품보다 훨씬 광범위한 기능을 제공하는 다양한 분산 드라이브 전자장치를 구현할 수 있다.

지난 2009년에 처음으로 로터리 인코더 피드백 및 위치 제어, 호이스트 기능 및 안전 정지(Safe Stop) 기능을 갖춘 모터 일체형 주파수 인버터를 출시했으며, 2015년에는 모터 일체형 유닛에 PLC를 추가했다. 다양한 분야에서의 수년 간의 경험과 고객과의 긴밀한 협력을 기반으로 노드사는 새로운 필드 분산 시스템 라인을 추가했다. 이러한 지능형 드라이브는 편리하면서도 이미 검증된 사용자 인터페이스를 갖추고 있어 다양한 컨베이어 작업에 따라 유연하게 구성이 가능하다.

통합된 PLC와 PI 컨트롤러 기능을 통해 자율적인 모듈 시스템을 구축할 수 있다. 0.55kW ~ 3kW의 성능 범위의 주파수 인버터 및 모터 스타터도 현재 공급되고 있다. 2017년 후반에는 최고 7.5kW 정격 출력의 모터용 인버터가 라인에 추가될 예정이다.

과부하 용량이 높은 신뢰할 수 있는 드라이브
NORDAC LINK 모터 스타터는 속도가 고정된 애플리케이션에서 역 구동은 물론, 소프트 시동 및 정지 기능을 제어한다.

인버터-타입 필드 분산 시스템과 마찬가지로 이러한 내마모성 전자 스위치는 광범위한 모니터링 및 보호 기능을 통합하고 있어 모터 회로 차단기 및 역전형 접촉기와 같은 일반적인 제어 캐비닛 컴포넌트의 비용을 절감할 수 있다.

보다 까다로운 드라이브 애플리케이션에서 주파수 인버터는 효율적이고 정확한 속도 제어 및 내마모성 브레이크 작동이 가능하다. 필드 기반의 벡터 제어 기능을 사용해 큰 부하 변동에서도 안정적으로 필요한 속도를 제공할 수 있으며, 정지 상태(0rpm)에서도 최대 토크를 제공한다.

이러한 AC 벡터 드라이브는 1분동안 150%의 높은 과부하 용량과 짧은 기간 동안 최대 200%의 과부하 용량을 제공한다. 통합 부하 모니터는 애플리케이션이 차단된 경우 장비의 손상을 방지할 수 있다. 증분형 및 앱솔루트 인코더와 직접 연결이 가능하다. 여러 마스터/슬레이브 구동 드라이브는 속도 또는 위치를 동기화할 수 있다. 추가 옵션 기능으로 EN 61800-5-2에 따른 STO((Safe Torque Off) 및 SS1(Safe Stop 1) 안전 기능을 포함하고 있다.
